    模擬電路知識之三極管的基本用法介紹
    三極管是模擬電路最常用的基礎知識,三極管是電路設計中應用非常廣泛的半導體元器件,若三極管都不會用,模電相當于白學了。
    三極管分為NPN和PNP兩種類型,三極管由兩個PN結組成,NPN三極管為兩個PN結共用一個P區(也稱基區),在構造工藝上,基區做得非常薄,一般為幾微米到幾十微米,兩個 PN 結依靠基區緊密地結合在一起,相互影響和關聯,使得三極管的特性完全不是兩個單獨PN結特性的疊加,三極管外部施加電壓后,基極電流、集電極電流和發射極電流之間的關系,形成電流放大作用。
    三極管的放大倍數與其物理結構有關,選擇三極管時放大倍數β是必須考慮的重要技術指標之一,
    三極管的電流方向以及三個極之間的電流關系如下圖,IC=βIB,IE=IB+IC
    模擬電路知識之三極管

    三極管有飽和、放大和截止三個工作區間,下面介紹一些常見的用法;

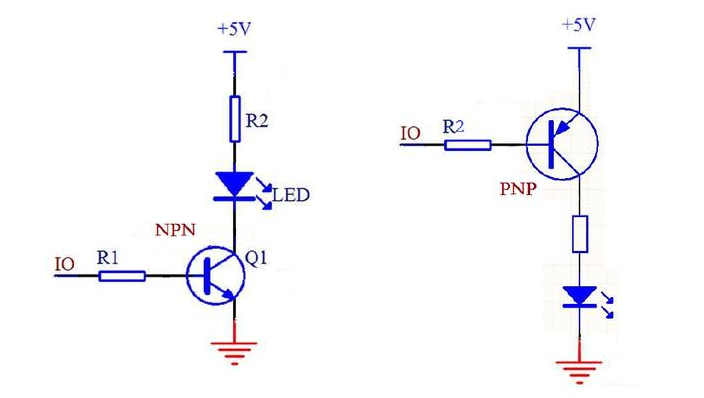

    (1)驅動放大,一般單片機、DSP、ARM、CPLD/FPGA等CPU的IO口驅動電流比較弱,無法直接驅動負載,最常用的是使用三極管進行電流驅動能力放大,如下圖所示;
    模擬電路知識之三極管
    示意原理驅動LED燈,可以根據實際需要變換為其它負載,比如繼電器、電機等;+5V電源也可以改變,比如12V/24V等,但所選三極管必須能夠承受這個電壓。

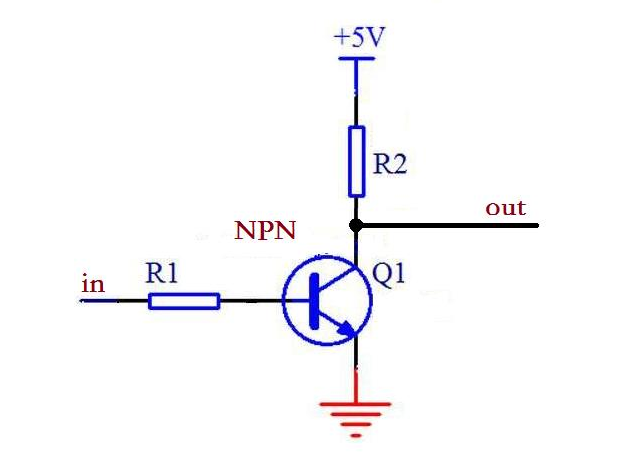

    (2)邏輯取反,如下圖所示,使用NPN三極管進行取反,十分方便,輸入為高電平時,輸出為低;輸入為低電平時,輸出為高(5V)。
    模擬電路知識之三極管
    (3)當電子開關使用,當電子開關時一般使用三極管的飽和區,通過控制基極使三極管處于飽和或截止區,從而實現三極管開通或斷開,起到開關的作用。
