    繼電器線圈并聯二極管的作用介紹
    在繼電器線圈兩端并聯一個二極管,正確的說法應該是稱為“反相”二極管,當然作用就是用來保護驅動三極管不會被電感的反電動勢擊穿。
    但在開關電源中就不是簡單的保護作用了,在開關電源中,此二極管還用來提高電源效率,主要是將反電動勢當做二次電源釋放,次級有負電壓輸出的更有效。
    在設計一些更加高效率開關電源時,此二極管會被場效應管取代,并設計有一個延時控制電路,用來精準釋放反電動勢來提高效率。
    并聯在繼電器線圈兩端的二極管為續流二極管。其功能應用見下圖。
    繼電器線圈并聯二極管
    上圖為三極管驅動繼電器電路圖。
    從圖中可見繼電器并聯一支1N4148二極管,并且它是D的負極與Vcc相接,這個電路大家熟知Ⅴcc為工作電源的正極,D的單相導通特性在此充分發揮其功能。它在此電路中的學名稱續流二極管。
    續流二極管經常和儲能元件一起使用,防止電壓電流突變,(即三極管截止時繼電器釋放)給繼電器電感線圈提供釋放反向電流通路。
    電感可以經過它給負載提供持續的電流,以免負載電流突變,起到平滑電流的作用。在開關電源中,就能見到一個由二極管和電阻串連起來構成的的續流電路。這個電路與變壓器原邊并聯。當開關管關斷時,續流電路可以釋放掉變壓器線圈中儲存的能量,防止感應電壓過高,擊穿開關管。一般選擇快速恢復二極管或者肖特基二極管就可以了,用來把線圈產生的反向電勢通過電流的形式消耗掉,可見“續流二極管”并不是一個實質的元件,它只不過在電路中起到的作用稱做“續流”。
    一些繼電器制造商在出廠時就在繼電器內部將二極管安裝好了,如歐姆龍,常用于PLC控制電路中,非常方便,注意一點它在線圈兩個端子標注了十 一號,接線時一定不能接錯,否則續流二極管會燒壞。
    直流繼電器接線圖解

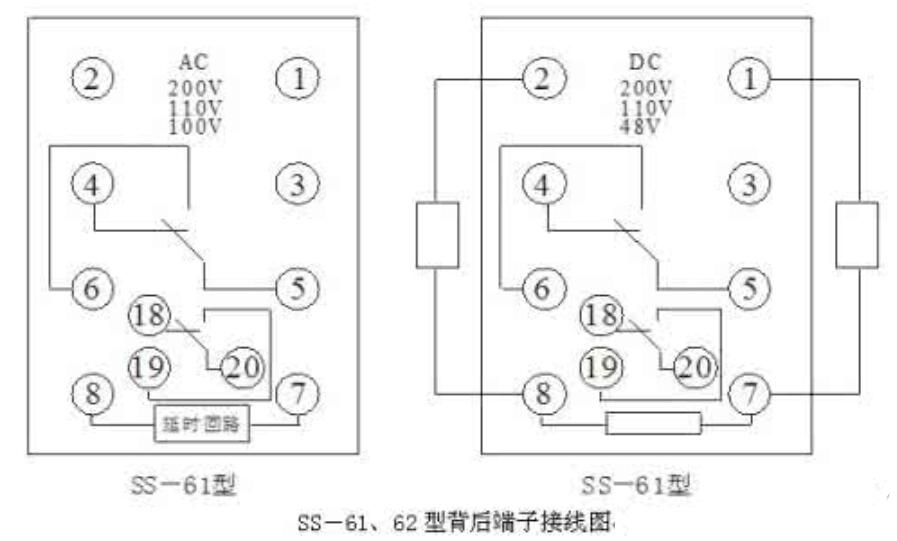

    直流繼電器接線圖如下:
