    偏置電路中的偏置電阻作用介紹
    晶體管構成的放大器要做到不失真地將信號電壓放大,就必須保證晶體管的發射結正偏、集電結反偏。即應該設置它的工作點。所謂工作點就是通過外部電路的設置使晶體管的基極、發射極和集電極處于所要求的電位(可根據計算獲得)。這些外部電路就稱為偏置電路(可理解為,設置PN結正、反偏的電路),偏置電路向晶體管提供的電流就稱為偏置電流。
    以常用的共射放大電路說吧,主流是從發射極到集電極的IC,偏流就是從發射極到基極的IB。相對與主電路而言,為基極提供電流的電路就是所謂的偏置電路。
    偏置電路往往有若干元件,其中有一重要電阻,往往要調整阻值,以使集電極電流在設計規范內。這要調整的電阻 就是偏置電阻。
    穩定靜態工作點原理
    設流過基極偏置電阻的電流IR>>IB,因此可以認為基極電位VB只取決于分壓電阻、,VB與三極管參數無關,不受溫度影響。
    靜態工作點的穩定是由VB和Re共同作用實現,穩定過程如下:
    設溫度升高→IC↑→IE↑→VBE↓→IB↓→IC↓
    其中:IC↑→IE↑是由電流方程 IE = IB+IC得出,IE↑→VBE↓是由電壓方程VBE= VB-IERe得出,IB↓→IC↓是由 IC =βIB得出。
    由上述分析不難得出,Re越大穩定性越好。但事物總是具有兩面性,Re太大其功率損耗也大,同時VE也會增加很多,使VCE減小導致三極管工作范圍變窄。因此Re不宜取得太大。
    偏置電阻的作用是為基極提供合適的偏置電流,使三極管處在適當的工靜態作點. 如果沒有偏置電阻,則基極沒有偏置電流,發射結自然沒有正向偏置了.
    偏置電路是用兩個電阻從集電極電源中分壓提供基極偏置電壓,上偏置電阻因為接集電極電源可以提高基極電壓,下偏置電阻接地會降低偏置電壓,兩者配合電壓才能合理,過大(會飽和)過小(會截止)都不合理。
    偏置電阻是接在基極上的,是為三極管建立直流工作點的,因此要從直流電回路的角度去分析判斷.
    一般來說,如果直流電流先經電阻流向基極,則此電阻稱謂上偏置電阻,而電流是從基極點流過電阻的,則此電阻稱謂下偏置電阻.顯然直流負反饋電阻也是偏置電阻
    三極管中,飽和狀態:集電結和發射結都是正偏
    截止狀態:集電極和發射極都是反偏
    放大狀態:發射結正偏,集電結反偏

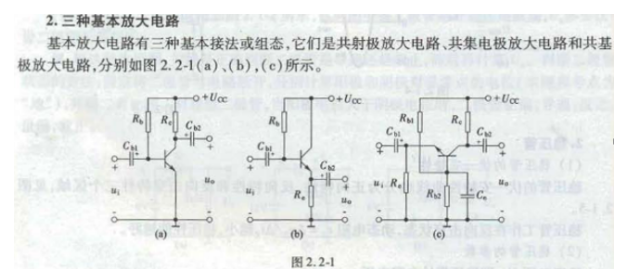

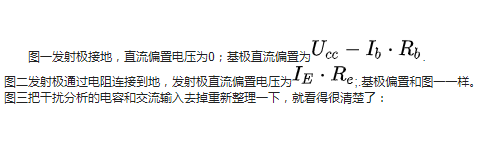

    偏置電路偏置電阻
    偏置電路偏置電阻
