    穩壓二極管的工作狀態,測量穩壓二極管的方法介紹

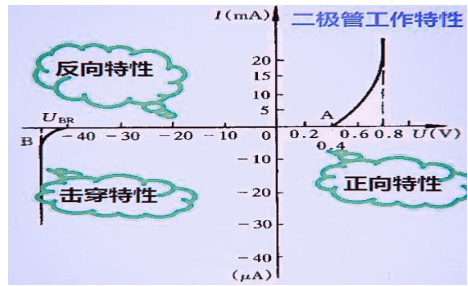

    穩壓二極管的特性
    穩壓二極管反向特性是在反向電壓低于反向擊穿電壓時,反向電阻很大,反向漏電流極小。但是,當反向電壓臨近反向電壓的臨界值時,反向電流驟然增大,稱為擊穿,在這一臨界擊穿點上,反向電阻驟然降至很小值。
    穩壓二極管是一種用特殊工藝制造而成的面結型硅半導體二極管,它的外形、內部結構與普通二極管相似,正常工作時應加反向電壓。穩壓管也是一種晶體二極管,它是利用PN結的擊穿區具有穩定電壓的特性來工作的。如今,穩壓管在穩壓設備和一些電子電路中獲得廣泛的應用。
    盡管電流在很大的范圍內變化,而二極管兩端的電壓卻基本上穩定在擊穿電壓附近,從而實現了二極管的穩壓功能。
    簡單來說,穩壓二極管的特性就是:穩壓二極管在被反向擊穿后,盡管流過穩壓管的反向擊穿電流變化很大,但管子兩端的電壓卻幾乎不變。我們也常常用它這一特性來進行穩壓,以獲得基準電壓和用作電平轉移。
    穩壓二極管的工作狀態
    穩壓二極管的狀態又叫“工作特性”,分為工作狀態和截止狀態,其中工作狀態就是反向擊穿狀態,截止狀態就是不工作狀態。二極管工作狀態的判定,必須根據二極管的工作時間和電流來判斷。
    測量穩壓二極管
    根據以上的圖,我們可以看出來,在U1=10 V的情況下, RL/Dz上分壓為10×(500/(500+1000))=3.33 V。從逆變器的 V/I特性看, Dz上的電壓低于斷開的電壓,二極管處于斷開的位置。10/1500的電流在1 K的電阻上等于6.67毫安。二極管在關斷時的逆向操作電流遠遠低于1 mA,而考慮到穩壓器的分流,實際 Dz/RL的電壓將比計算的電壓低。
    假定,在U1為25 V的情況下, Dz不會發生反轉。在 RL/Dz上分壓為25×(500/(500+1000))=8.3 V。從逆向 V/I的角度看,當 Dz端的電壓超過擊穿時,二極管處于逆向擊穿的位置。與假定相矛盾。因此,二極管在擊穿狀態下工作,并對電壓電流進行了再計算。
    穩壓二極管要工作有兩個條件:
    1、反向加在穩壓二極管上的電壓要大于穩壓管的穩壓值。
    2、通過穩壓管的電流要達到其工作條件(也就是反向電流要足夠大,一般至少是幾個mA)。
    你按我說的搭電路,假定是6.2V穩壓管,
    電源正極(9V)——電阻(R)——穩壓管負極——穩壓管正極——電源負極。
    這個電阻要根據穩壓管的參數計算過,假定穩壓的時候,電流是5mA,
    則電阻的大小=(9-6.2)/5mA=1.4K左右,你用一個1K的電阻就可以了。然后你再用萬用表去測穩壓管負極與地的電壓,基本上就在6.2V附近,也就是穩壓了。
    測量穩壓二極管的方法
    用萬用表R×1k檔測量其正、反向電阻,正常時反向電阻阻值較大,如果發現表針擺動或其它異常現象,則說明該穩壓管性能不良,或者已損壞。
    用在路通電的方法,可以大致測出穩壓管的好壞,方法是用萬用表直流電壓檔測量穩壓管兩端的直流電壓,如果接近該穩壓管的穩壓值,那么說明該穩壓二極管基本完好,如果電壓偏離標稱穩壓值太多或不穩定,那么就說明穩壓管已損壞。
    用萬用表檢測穩壓二極管,主要是檢測二極管的極性和質量。
