    電路設計基礎之MOSFET管開關電路介紹
    對于MOS管,我們在電路設計中都會遇到,那么應該如何設計一個MOS管的開關電路呢?

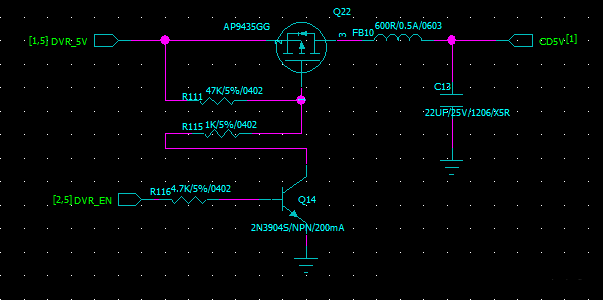

    我們一般會用一個三極管去控制,如下圖!
    MOSFET管開關電路
    MOS管開關電路
    但是這個電路的缺點也是顯而易見,由于MOS管有一個寄生的二極管,如果CD5V的濾波電容過大,或者后端有別的電壓串進來,會把前端給燒壞!

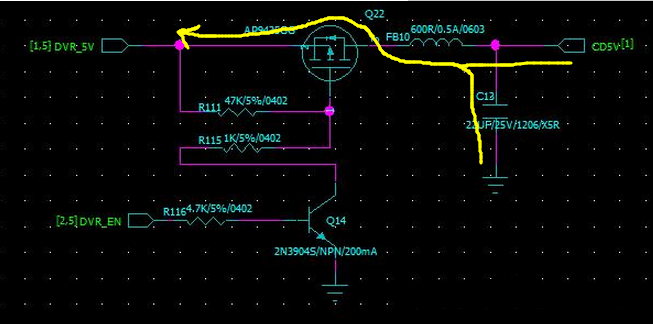

    電流路徑如下:
    MOSFET管開關電路
    后端電流路徑
    如何改善這個問題呢?

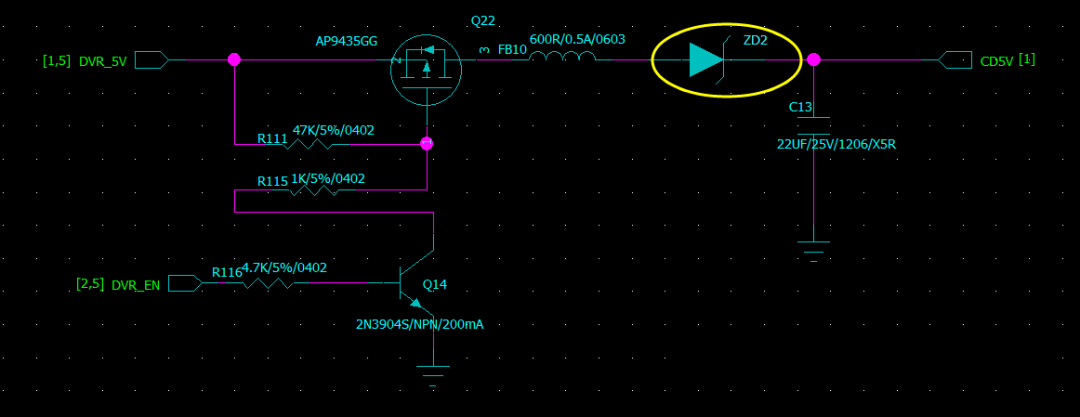

    有兩個方式,一種是在后端串聯二極管。
    MOSFET管開關電路
    防止后端電壓電流串?dāng)_的電路
    優點,電路簡單,BOM成本低!
    缺點,二極管動態負載電阻大,特別不適合后盾負載變化大的!

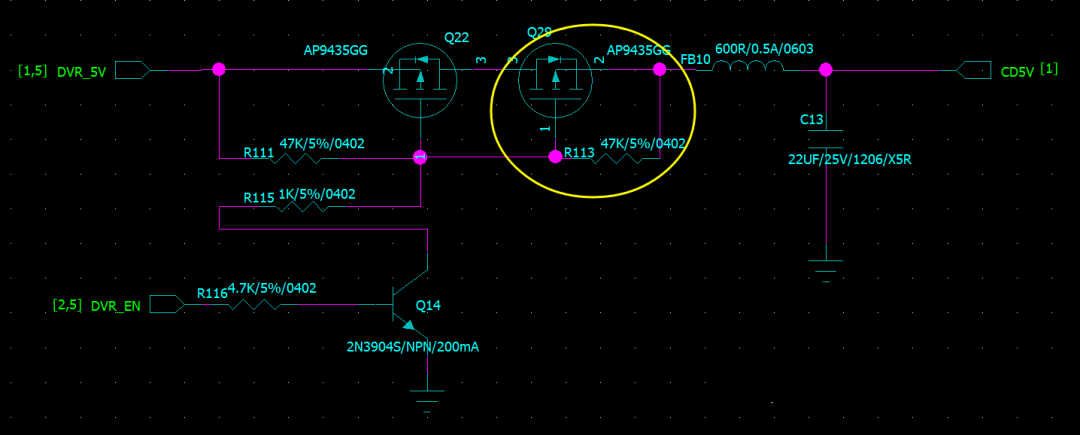

    另外一種,便是后端串聯一個同規格的MOS管!
    MOSFET管開關電路
    防止后端電壓電流串?dāng)_的電路
    優點,MOS管開通電阻極小,對于后端負載電流變化不敏感。
    缺點,BOM成本高!
