    三極管與MOS管在模擬電路上的區別介紹
    MOS管和三極管在功能上有什么區別?這兩種元件本身就可以看作一個基本單元,一個獨立的器件,就算拆開外殼,用肉眼也找不出什么差別,從工作原理上理解又謷牙詰屈,這次從一個簡單的觸摸燈電路來感受一下二者功能上的區別。

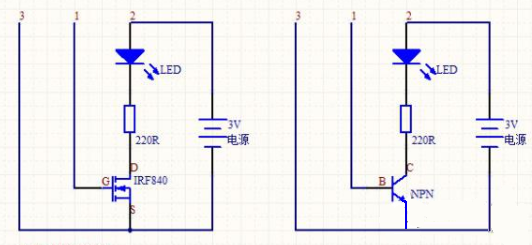

    這個觸摸燈電路如下,圖的右下角也說明了這個電路操作過程,如果用手同時觸摸MOS管的G極(柵極)和電源正極,那么LED燈就會發光,即使手松開燈也繼續亮,至于為什么會這樣,可以簡單理解為:當G極電位升高后,會在D極(漏極)和S極(源極)之間形成一個導電溝道,這個溝道就相當于一根導線,因此線路導通了。
    三極管 MOS管 模擬電路
    導通時D極與S極之間的壓降也能用萬用表量出來,壓降接近于0 V,如果用手同時觸摸G極和電源負極,那么這個LED燈就會熄滅,之所以會這樣,那是因為這個溝道夾斷了,理解起來剛好和導通時相反。那如果把MOS管換成三極管現象還是這樣嗎?實際上換成三極管,同時觸摸三極管基極和電源正極(相當于MOS管的柵極和電源正極)這個LED燈也會亮,不過當手松開后這個LED燈會立馬熄滅。
    為什么和用MOS管現象不同呢?我們回憶一下三極管工作于放大狀態時的條件:發射結正偏,集電結反偏。
    三極管 MOS管 模擬電路
    如果用手同時觸摸基極和電源正極,這兩個條件都滿足,所以三極管導通了,LED燈也亮了;如果此時送開手,集電結反偏仍然滿足,但是發射結正偏已經不滿足了,因此三極管會截止,對外表現就是這個LED燈會熄滅。
    從這也能感受出來,MOS管確實比三極管好用,確實MOS管與三極管相比有很多優點,MOS管是電壓控制性器件,三極管是電流控制性器件,因此MOS管更節能。MOS管只有多數載流子參與導電,三極管中多數載流子和少數載流子都參與導電,因此MOS管熱穩定性更好。MOS管靈活性比三極管好。在工藝上MOS管更易于集成。MOS管導通時導通壓降小(接近于0 V,而三極管工作于放大狀態大于0.3 V)。
