MOS管與三極管的電源開關電路設計介紹
  • 發布時間:2024-08-02 18:55:21
  • 來源:
  • 閱讀次數:
MOS管與三極管的電源開關電路設計介紹
三極管與MOS管組成的電源開關電路一定是NPN與PMOS管組合么?
PNP與NMOS管可以組合么?
那今天我們就來講解下關于MOS管和三極管之間的一些組合優勢。
在電子電路中,電源開關電路是一種常見的電路配置,用于控制電源的開關操作(一般由三極管和MOS管組合而成)。然而三極管和MOS管之間的組合不僅限于NPN與PMOS管,實際上,還可以使用PNP與NMOS管進行組合。
MOS管 三極管 電源開關電路

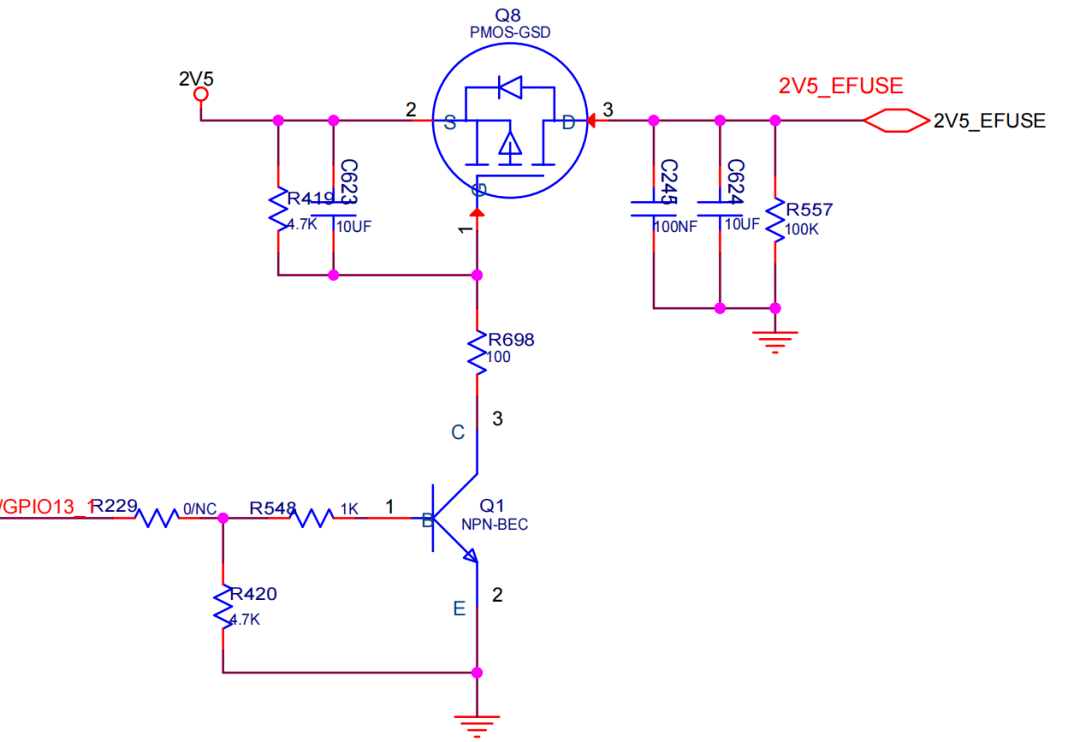

在某些電源開關電路中,NPN和PMOS組合是比較常見的。NPN三極管用于控制基極電流,PMOS管用于控制高電壓或高功率負載。其中NPN三極管用于低電壓和低功率控制信號,而PMOS管用于高電壓和高功率負載。
這種組合適用于需要較高電壓和功率的應用:
電流放大能力:NPN三極管具有較高的電流放大能力,可以提供穩定的控制信號,同時也能夠承受較高的電流負載。
高壓控制能力:PMOS管作為功率開關元件,適用于高壓電源開關電路,能夠承受較高的電壓。
低功耗:NPN與PMOS管之間的電流放大作用,使其可以在較低的功率下完成電源開關操作,降低功耗。
雖然NPN與PMOS管組合在電源開關電路中應用廣泛,但并不意味著PNP與NMOS的組合不可行。
PNP和NMOS,這種組合適用于需要負電壓供電的應用,其中PNP三極管用于負電壓供電,而NMOS管用于控制信號。在一些特殊應用中,如負電源電路和功率逆變器中會經常使用。
低電壓控制能力:PNP與NMOS組合能夠在低電壓條件下實現開關操作,適用于低電壓電源開關電路。
快速開關速度:NMOS管具有較快的開關速度,可以實現快速的開關操作,適用于高頻率應用。
低成本:PNP與NMOS的組合相比于NPN與PMOS的組合,成本更低,大家都知道PMOS較NMOS價格較高,這對于一些成本敏感的應用來說是一個優勢。
MOS管 三極管 電源開關電路
不過,PNP與NMOS的組合存在一些挑戰需要克服。
其中一個主要挑戰是其電平轉換問題,原因是NPN與NMOS的電壓極性相反,需要進行電平轉換以實現正確的開關操作(可以通過使用電平轉換電路或者驅動器來解決)。
除了NPN與PMOS以及PNP與NMOS的組合外,也存在其他可能的組合方式:NPN與NMOS、PNP與PMOS。這種組合適用于特殊應用,例如需要高速開關和低功耗的場合。
