    MOS管驅動電路gs兩端并接一個電阻的作用介紹
    驅動電路gs兩端接一個電阻
    圖1 MOS管驅動等效電路
    仿真分析
    如圖所示MOS管驅動電路,定性分析可知,當MOS管關斷時,MOS管兩端應力為Vds,此時Vds向Cgd和Cgs充電,可能導致Vgs達到Vgs(th)導致MOS管誤導通。
    以MOS管IMZA65R048M1H為例,相關寄生參數為
    驅動電路gs兩端接一個電阻
    設此時應力Vds為600V,Cgs兩端電壓為
    驅動電路gs兩端接一個電阻

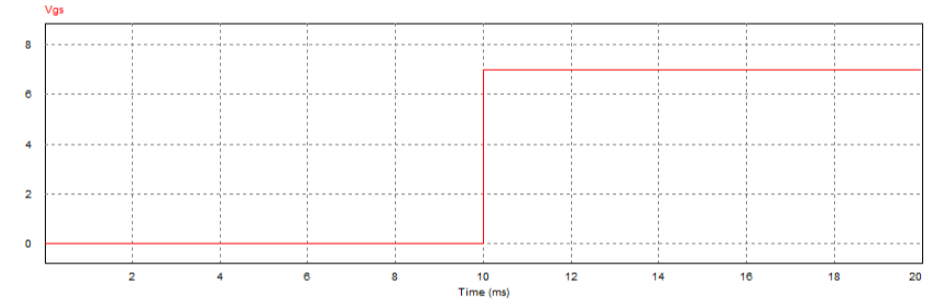

    此時Vgs已經達到,管子開啟電壓Vgs(th)
    驅動電路gs兩端接一個電阻

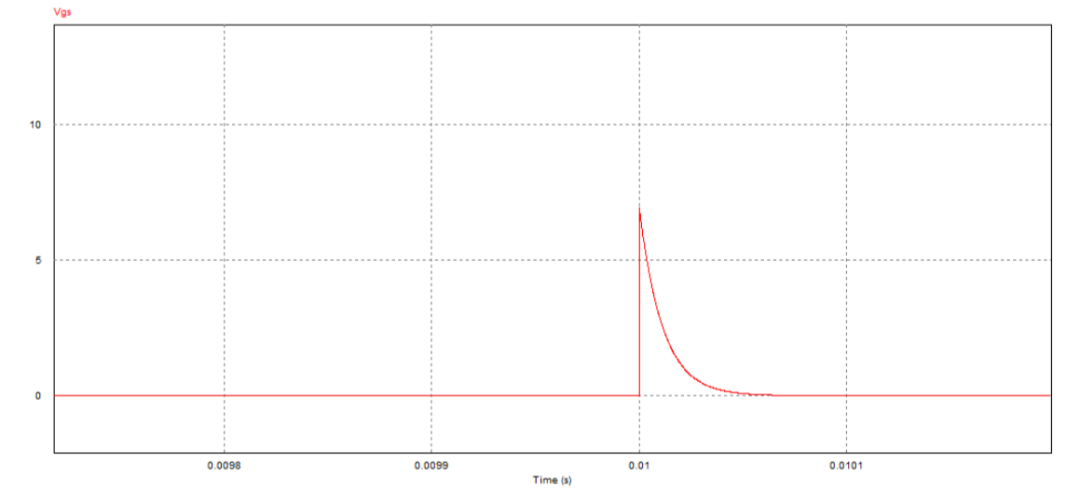

    如果Cgs兩端并接電阻R=10k
    驅動電路gs兩端接一個電阻

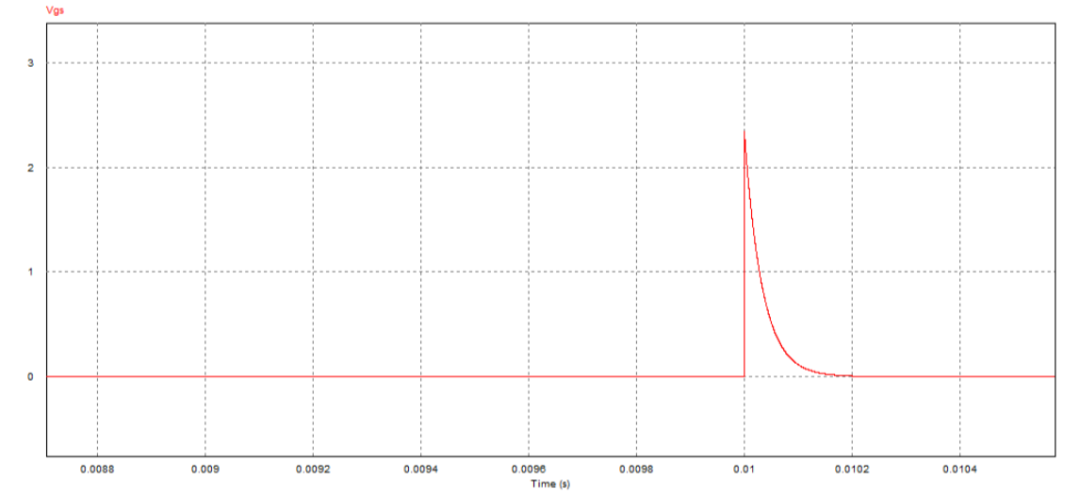

    此時Vgs會慢慢降為0,Vds基本落在Cgd兩端,但是還是會有一個較高的電壓尖峰,此時Cgs兩端并聯一個2.2nF的電容,此時可以發現電壓尖峰只有2.2V左右,可以有效防止MOS管的誤導通。
    驅動電路gs兩端接一個電阻
    結論:Cgs兩端并接阻容可以有效防止MOS管的誤導通。
