    MOS管防反電路的原理解析
    為了保證產品的可靠性,我們會設計電源防反電路;這是為了防止電源錯插,插反導致主板燒毀;為了防止這種情況的發生,我們在源頭增加了這一道程序;
    我們來看:
    在小電流場景下,我們一般可以用二極管來做防反電路,利用二極管的單項導電性;

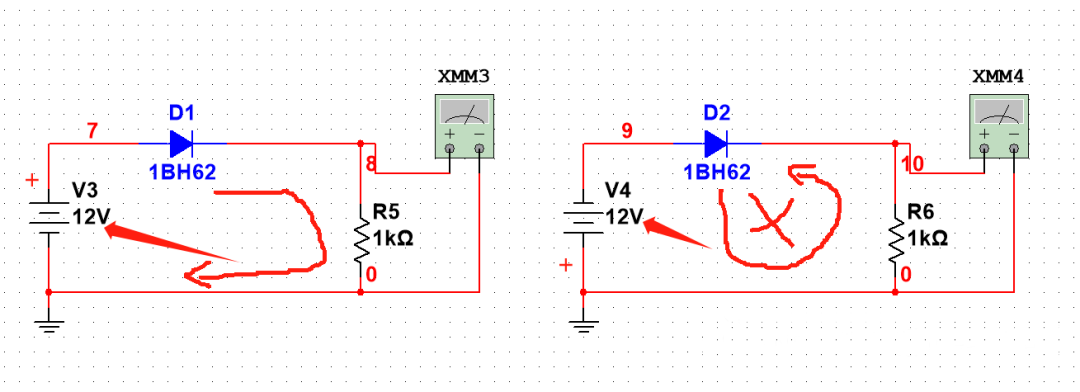

    下面左圖中電源正接,電源經過D1,R5到地構成一個完整回路,而右圖中電源反接,由于二極管單向導電,沒有回路,因此截止;
    為啥只能在小電流場景下,大電流下二極管電壓降大,功率就大,發熱就厲害;
    MOS管防反電路
    2.我們來看NMOS管
    我們知道NMOS管是GS壓差大于開啟電壓才能導通,我們怎么利用電源?

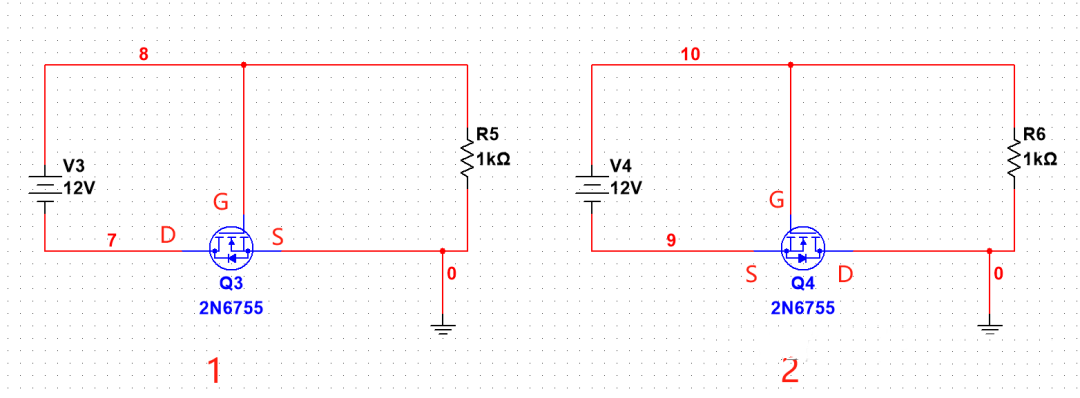

    如下圖1,2中,2種電路在電源正接時均可以實現12V輸出;那么是不是2種電路均可以適用?
    MOS管防反電路
    我們之前說過,額外加載電路不能對原來電路造成影響,即反接的話也要對原來電路沒影響才對;我們看:

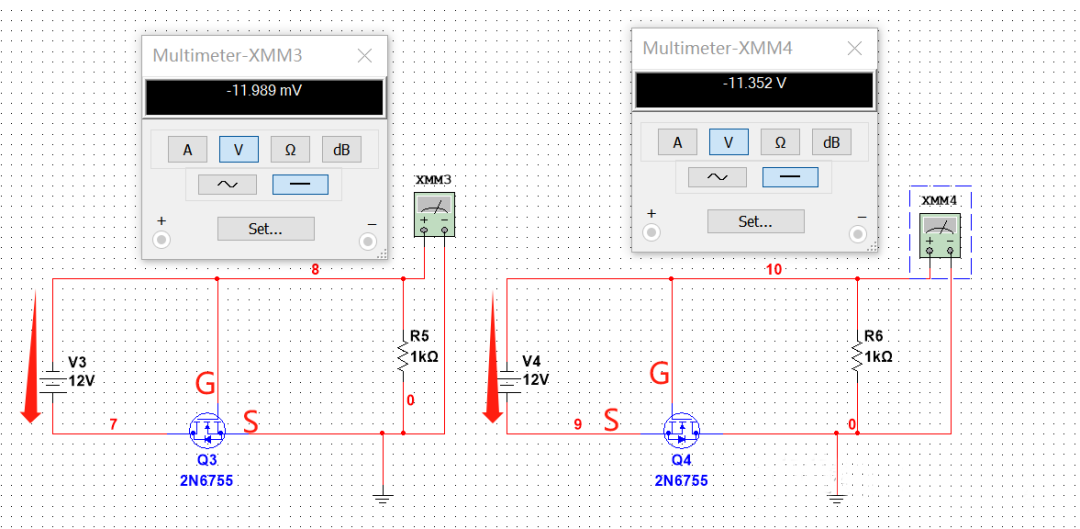

    在反接仿真時可以明顯看出,左圖輸出接近0V,即無輸出;右圖中依然有輸出,而且是負輸出;
    MOS管防反電路
    對于上述電路我們要注意,肯定有人會疑惑,NMOS管不是VGS電壓大于閾值電壓才開啟么,上面右圖怎么有輸出咧,我們要注意MOS管還有個體二極管,這個二極管正向也會導通的;
    上述電路我們優化下:
    NMOS管柵極要做限流處理;
    VGS電壓不能超過手冊中最大電壓,還要留有余量,所以柵極電壓我們做分壓處理;
    MOS管防反電路

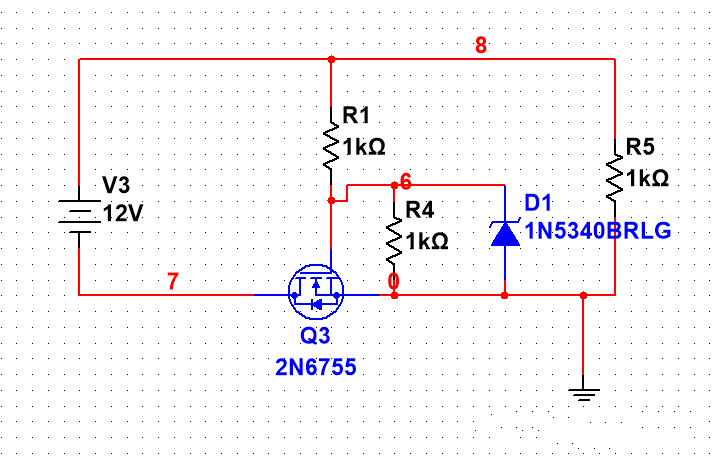

    對于上述電路,我們將大電源電壓分壓成小電壓給柵極,再在R4旁并聯一個6V的穩壓管,保證NMOS管的可靠性;

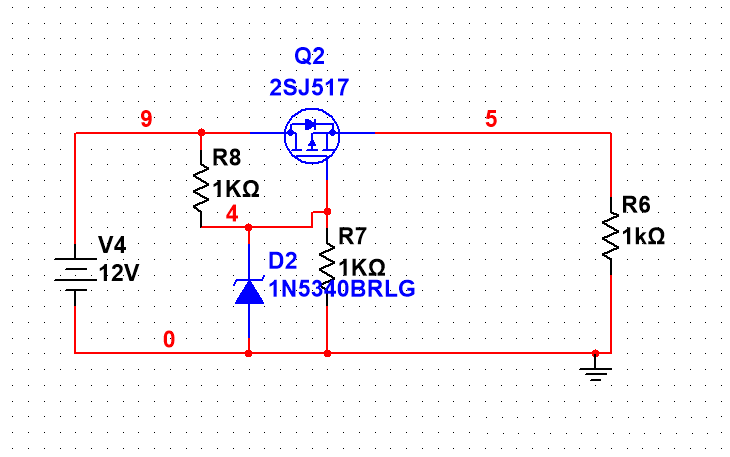

    3.對于PMOS,我們類比NMOS管設計:
