    MOS管的高端驅動與低端驅動介紹

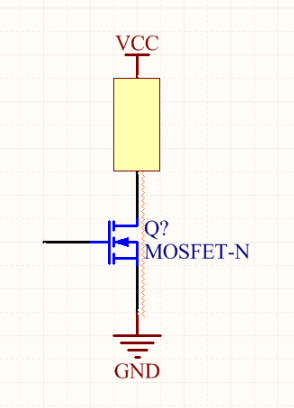

    低端驅動:MOS管相對于負載在電勢的低端,其中D通過負載接電源,S直接接地。對于NMOS,只有當Vgs大于開啟電壓時,MOS管才能導通。所以當未導通時,S處于一個不能確定的電位。若讓Vgs大于開啟電壓,則DS導通,S確定為地電位,此時仍可以保證Vgs大于開啟電壓,保持DS導通。
    MOS管 高端驅動 低端驅動

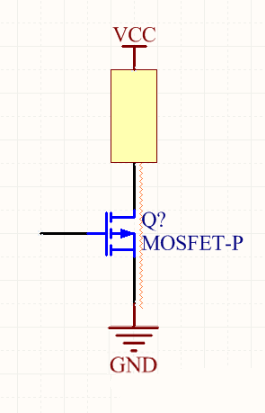

    而對于PMOS,只有到Vgs小于一個值,MOS才能導通。此時S處于一個不確定的電位。若讓Vgs小于開啟電壓,即使導通了,S確定下降到地電位,就不能保證Vgs小于開啟電壓。
    MOS管 高端驅動 低端驅動

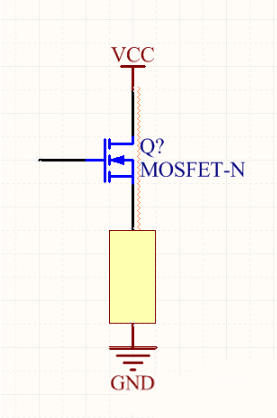

    高端驅動:MOS管相對于負載在電勢的高端,其中D直接連接電源,S通過負載接地。對于NMOS,只有當Vgs大于開啟電壓時,MOS管才能導通。所以當未導通時,S處于一個不能確定的電位。即使讓Vgs大于開啟電壓,DS導通后,DS電位相等,同為電源電位,除非G極電位比電源電位還高,則不能保持導通狀態。
    MOS管 高端驅動 低端驅動

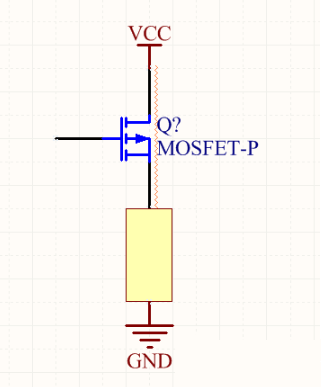

    而對于PMOS,只有到Vgs小于一個值,MOS才能導通。此時S處于一個不確定的電位。若讓Vgs小于開啟電壓,使DS導通,DS同為電源電位,還是能保持Vgs小于開啟電壓,是MOS保持導通狀態。
    MOS管 高端驅動 低端驅動
    由上可知,PMOS適合作為高端驅動,NMOS適合作為低端驅動。但是由于工藝等各方面的原因。在大電流情況下,通常仍把NMOS作為高端驅動。于是,為了保證高端驅動的NMOS的Vgs保持大于開啟電壓。我們會使用半橋驅動芯片。半橋驅動芯片把高端驅動的NMOS的S極作為參考地,輸出一個恒定的開啟電壓,來控制MOS的導通。
