    MOS管的工作原理詳細介紹
    以Ntype MOS晶體管為例,探討MOS管的工作原理。

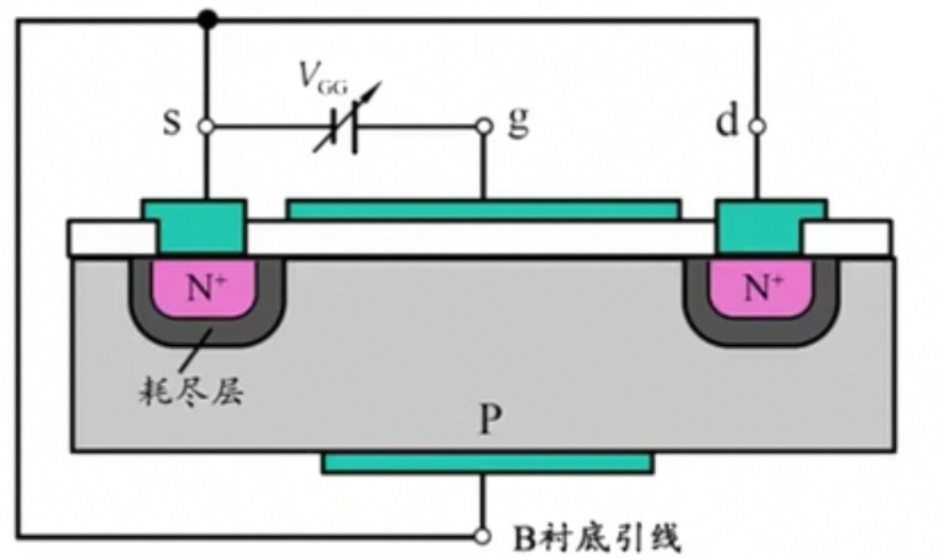

    放大作用的實質是控制作用,為探究柵極電壓對溝道的控制作用,先將源極(s)、漏極(d)、襯底連接起來,并在柵極(g)和源極之間加上電壓,如圖一所示。
    MOS管的工作原理

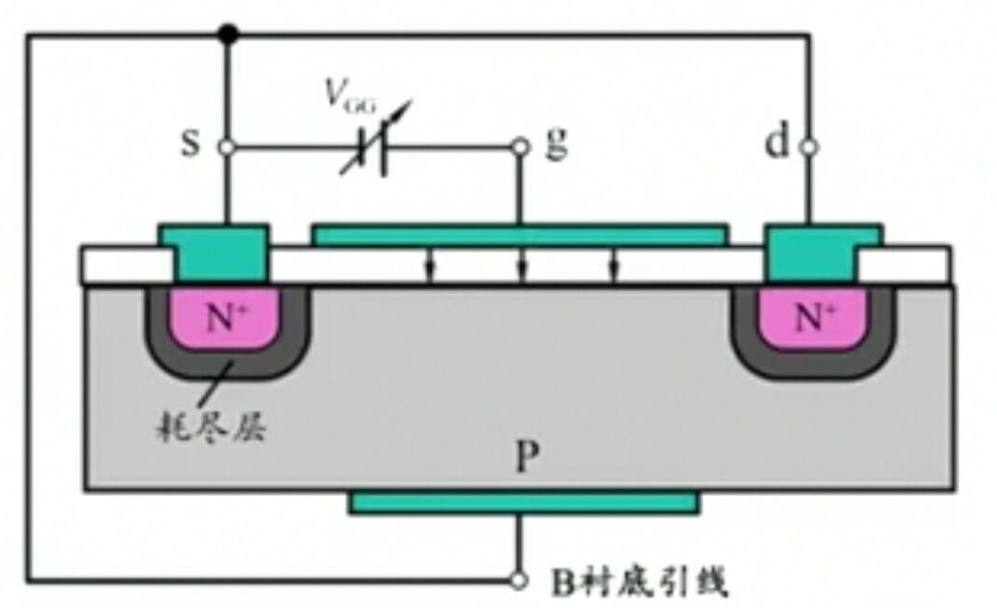

    在加了上述電壓之后,由于源極和襯底相連,相當于在柵極和襯底之間加上了電壓,就會形成如圖二所示的電場,當電壓較小時,不會對晶體管產生明顯影響。
    MOS管的工作原理

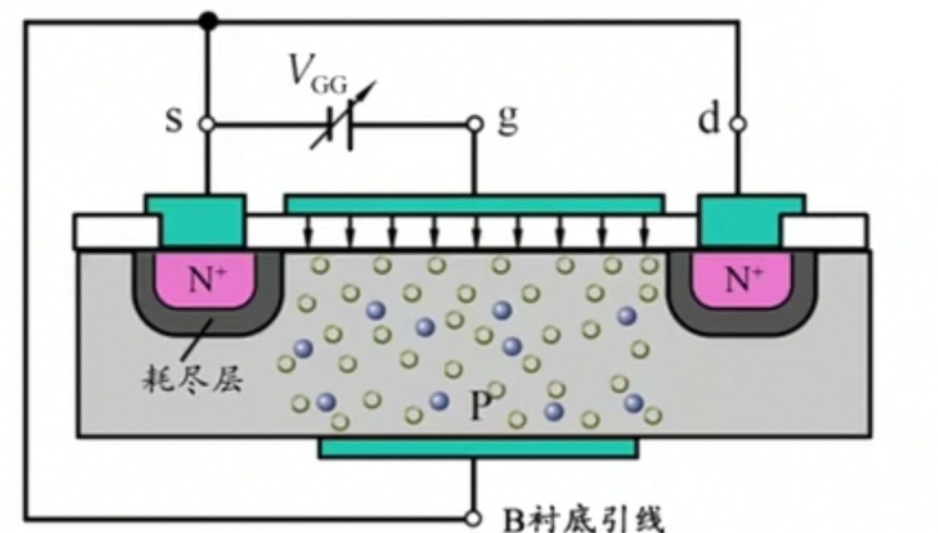

    逐漸增大電壓,當電壓增大到某個值時(開啟電壓Vt),絕緣層下方的載流子空穴將被排斥,而絕緣層下方和兩個N型區的載流子將被吸引。
    MOS管的工作原理
    MOS管的工作原理

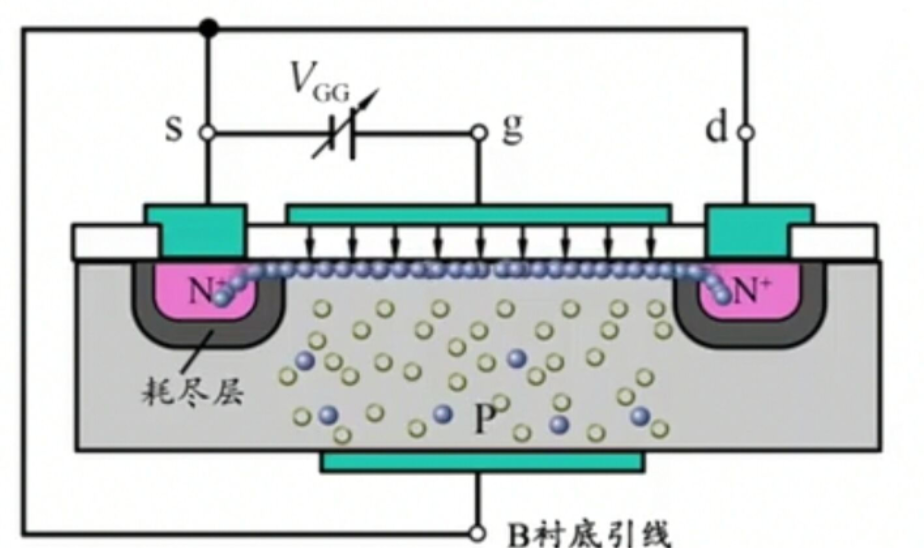

    這樣,在源極和漏極之間就出現了一個由載流子(此處為電子)構成的N型層,這就是源極和漏極之間的導電溝道。該導電溝道在電場的作用下形成,場效應管因此得名。
    當柵極電壓增大時,導電溝道變寬,對應的等效電阻變小;柵極電壓減小時,導電溝道變窄,對應的等效電阻變大。
    MOS管的工作原理

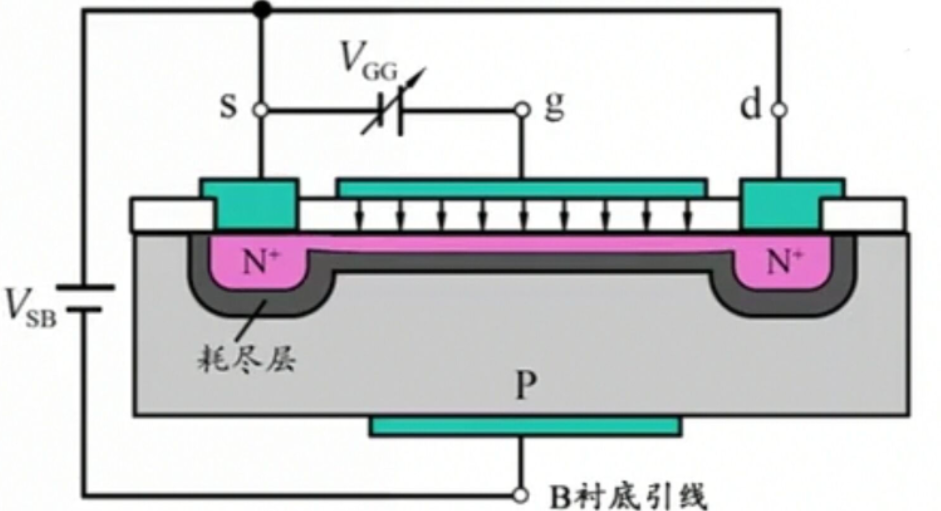

    如圖五所示,當源極與襯底之間有一個電壓Vsb時,此時需滿足Vgs + Vsb > Vt才會產生導電溝道,第8講中Vgs其實是默認源極和襯底之間直接相連,即無電壓的情況。
