    運算放大器補償方法,米勒補償介紹
    米勒電容(Miller capacitance)通常用于運算放大器頻率補償的方法中。目前最廣泛使用的頻率補償技術稱為米勒頻率補償(Miller frequency compensation),我們將在本文中探討它。
    什么是米勒補償(Miller Compensation)?
    米勒補償(Miller Compensation)是一種通過在負反饋方式中跨越一個內部增益級(通常是第二級)連接的電容Cf來穩定運算放大器的技術。
    利用米勒補償
    使用圖1的PSpice電路,得到圖2的幅度/相位圖,表明C?的存在導致極點頻率分裂。具體地,C f的值越高,極點頻率越遠,因此中頻區域的相移越接近-90°。
    運算放大器 米勒補償

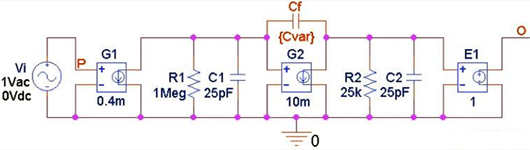

    圖1. 用來繪制的不同米勒補償量的開環增益幅度和相位的PSpice電路。
    圖3提供了交叉頻率區域的擴展視圖,以便于相位裕度的估計視圖。
    給定一個幅度曲線:
    (1)確定其交叉頻率?x在0-dB軸上的位置;
    (2)然后轉向下面的相應相位曲線;
    (3)最后讀取相移的相位φx對。然后相位裕度為φm= 180°+φx。例如,對于C?= 8 pF,對應于C?= 0曲線后的第4條曲線,估計φx≈-120°,因此φm≈60°。
    相反,可以在視覺上對給定φm所需的C?值進行粗略估計,然后通過PSpice使用試錯方法來細化C?。例如,對于φm≈65.5°,其標記AC峰值的開始,上述過程產生C f = 9.90pF。測得相應的極點頻率為63.4 Hz和12.2 MHz。
    運算放大器 米勒補償

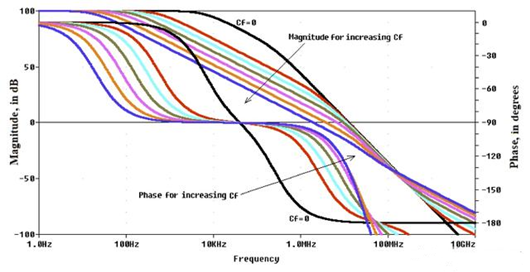

    圖2.圖1電路中補償電容C f的不同值對應的幅度/相位圖:0,1 pF,2 pF,4 pF,8 pF,16 pF和32 pF。
    運算放大器 米勒補償

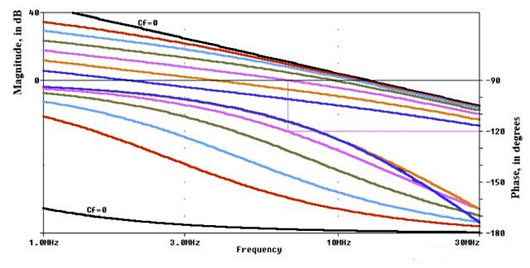

    圖3.圖2交叉頻率區域的擴展視圖。
    使用圖4的PSpice電路,C?= 9.90 pF來提供米勒補償,得到圖5的圖,所有圖都沒有突起的峰值!
    運算放大器 米勒補償

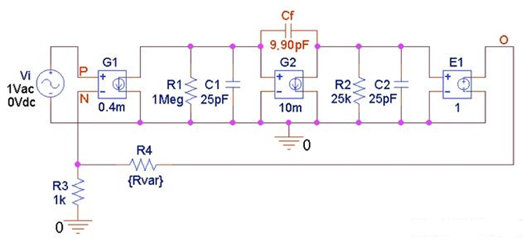

    圖4.用于繪制由R4確定的20-dB步長的閉環增益的PSpice電路。
    運算放大器 米勒補償
    圖5.在Cf = 9.90pF的米勒補償(Miller compensation)之后圖4的PSpice電路的階躍響應。
