    MOS管搭建反相器,傳輸門,與非門圖文介紹
    MOS管搭建反相器

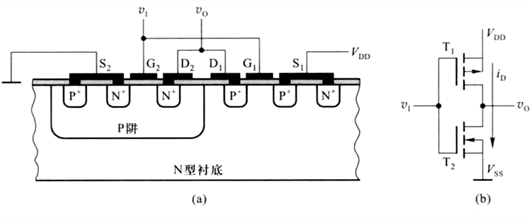

    下圖為反相器的結構示意圖,由一個PMOS和一個NMOS拼接而成
    當v=1時,T1截止,T2導通,vo=0;
    當v=0時,T1導通,T2截止,vo=1;
    MOS管 反相器 傳輸門 與非門

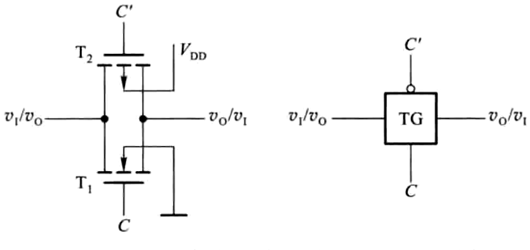

    MOS管搭建傳輸門
    利用PMOS和NMOS的互補性可以拼接而成CMOS傳輸門
    當C=1時,傳輸門開啟,輸出端=輸入端
    MOS管 反相器 傳輸門 與非門
    MOS管搭建與非門

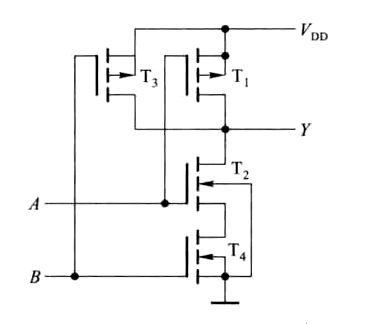

    如圖為CMOS搭建的與非門結構,由兩個并聯的PMOS和兩個串聯的NMOS構成
    MOS管 反相器 傳輸門 與非門
    當A=B=1時,T2和T4導通,Y=0;
    當A=B=0時,T3和T1導通,Y=1;
    當A=1,B=0時,T3導通,T2導通,但T4截止,Y=1;
    當A=0,B=1時,T1導通,T4導通,但T2截止,Y=1;
    對應關系為:
    Y =A·B
