電路知識,非門多諧振蕩器電路介紹

發布時間：2023-06-05 21:08:51
來源：
閱讀次數：次

電路知識,非門多諧振蕩器電路介紹

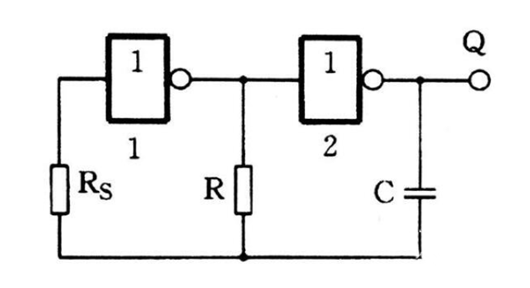

兩個非門組成的振蕩器

振蕩原理：

假設Q為低電平，則非門2的輸入端為高電平，經過R對C充電，C的電壓上升，直到非門1輸入端的電壓達到反轉電壓，此時非門1的輸出變?yōu)榈碗娖剑琎變?yōu)楦唠娖健?/div>

此時，Q點、C、R、非門2的輸入端，極性反轉，相對于之前變?yōu)榉烹娀芈罚缓筠D(zhuǎn)為反向充電，C的電壓下降，直到非門1輸入的電壓達到反轉電壓，此時非門1的輸出變?yōu)楦唠娖剑琎變?yōu)榈碗娖健?/div>

如此循環，形成振蕩，在Q端輸出方波。

如果非門的反轉電壓為電源電壓的1/2。

則振蕩周期：T≈2.2·R·C

Rs用于穩定振蕩頻率，驅使為6~10倍的R。

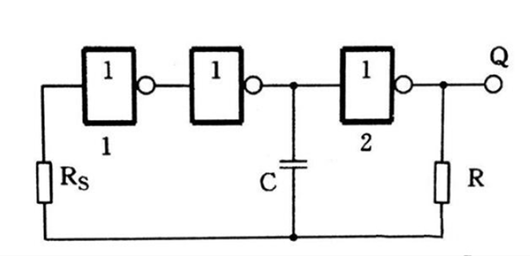

三個非門組成的振蕩器

原理和兩個非門的差不多，但是相比起兩個非門的振動器更容易起振，工作更穩定，還能獲得更高的振蕩頻率。

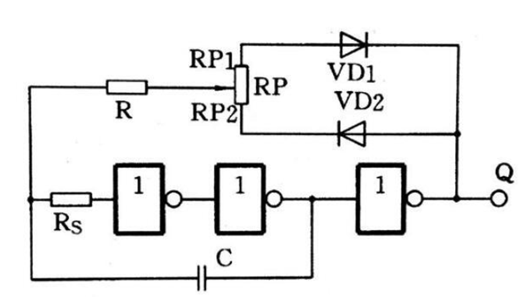

三個非門組成的可變占空比振蕩器

通過滑動電位器RP使占空比可調。

充電回路（RP2+R）·C

放電回路（RP1+R）·C

另外，用施密特觸發器組成的多諧振蕩器比用一般門電路組成的，更簡單，頻率更寬，受到電源電源和溫度的影響更小。
