  • MOSFET電動汽車充電樁應用介紹
    • 發布時間:2023-05-05 18:07:08
    • 來源:
    • 閱讀次數:
    MOSFET電動汽車充電樁應用介紹
    采用恒流/恒壓和脈沖充電相結合的充電樁系統
    MOSFET 充電樁 電路

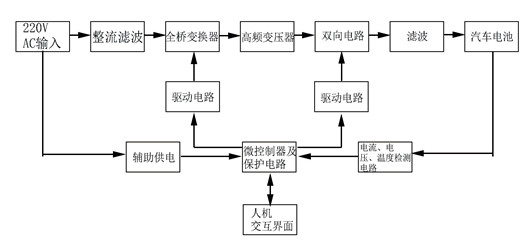

    模塊設計框架圖
    該雙模式充電樁主要技術參數:
    輸入電壓:AC 220V/50Hz
    輸出最大電壓:500V
    輸出最大電流:10A
    整機效率:≥90%
    穩壓精度:≤0.5%
    充電系統直流模塊
    目前市場需要的直流充電樁都是大電流充電,所以應用于市場時,可以將多個樣機并聯,實現輸出大電流的效果。
    主電路設計參數:
    電源系統最大輸出功率5000W
    整流橋最大輸出電流18.9A
    整流輸出電壓311V
    整流橋型號KBU3510
    濾波電容:5個1000uf/450V的鋁電解電容并聯
    采用全橋式電路
    高頻變壓器采用PC40材料的PO50/50磁芯,初級繞組10匝,次級繞組20匝
    隔直電容2.2uF 的CBB電容
    采用零電壓PWM變換器(ZVS)
    全橋逆變電路輸出最大電壓:500V
    全橋逆變電路輸出最大電流:10A
    微控制器 STM32
    MOSFET 充電樁 電路

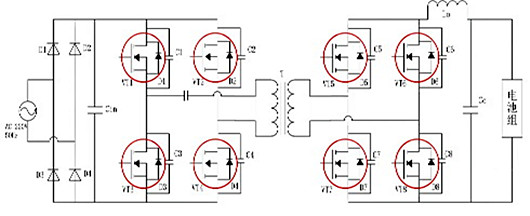

    系統主電路圖
    由于主電路與微控制器STM32功率相差過大,MOS管和控制器之間必須隔離,因此每個MOS管都采用獨立的驅動電路。
    全橋逆變電路中MOS管的選擇
    能夠承受全橋逆變電路的最大輸出電壓500V
    承受最大電流>18.9A
    MOSFET 充電樁 電路

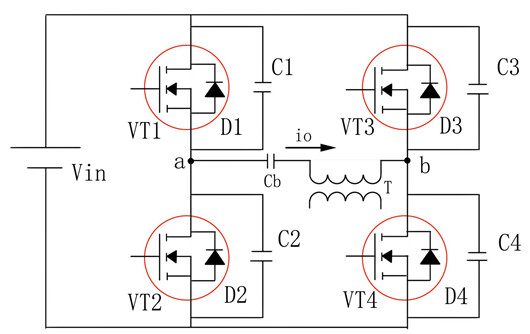

    全橋變換器的基本電路圖
