    線性穩壓電源電路圖文解析
    線性穩壓電源電路有分離元件構成的穩壓電源電路和集成電路構成的穩壓電源電路兩種。
    分離元件式電源電路

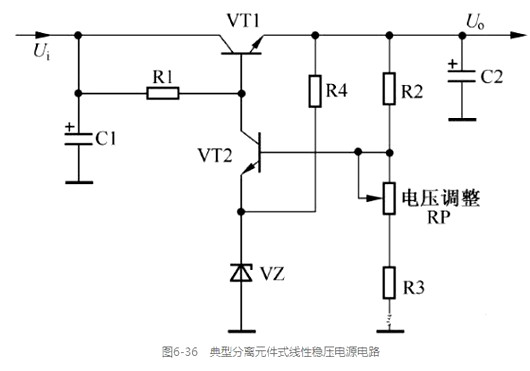

    典型的分離元件式線性穩壓電源電路如圖6-36所示。該電路的核心元器件是R2、RP、R3構成的誤差取樣電路,R4、VZ構成的基準電壓電路以及誤差放大管VT2。
    線性穩壓電源電路
    當輸入電壓Ui升高或負載變輕,引起輸出電壓Uo升高后,該電壓通過R2、RP、R3分壓產生的取樣電壓升高,該電壓加到VT2的基極,由于VT2的發射極電位不變,所以VT2導通加強,它的集電極電位下降,也就是使VT1的基極電位下降,致使VT1的輸出電壓下降到正常值。當輸出電壓Uo升高時,穩壓控制過程相反。
    集成電路式電源電路

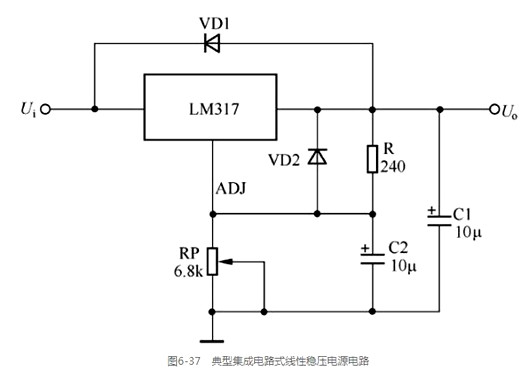

    集成電路式穩壓器包括不可調和可調兩種。下面介紹可調集成電路式穩壓器的輸出電壓手動調整原理。典型的集成電路式線性穩壓電源電路如圖6-37所示。該電路的核心元器件是電位器RP、穩壓器LM317。
    線性穩壓電源電路
    調整電位器RP使LM317的ADJ端電壓升高后,LM317的輸出電壓Uo就會升高,反之相反。
