    功率放大器分類圖文詳解
    功率放大器(Power Amplifier,PA,簡稱“功放”)是指在給定失真率條件下,能產生最大功率輸出以驅動某一負載(例如揚聲器)的放大器。功率放大器在整個音響系統中起到了“組織、協調”的樞紐作用,在某種程度上主宰著整個系統能否提供良好的音質輸出。
    功率放大器分類
    功率放大器按照導通角度與效率可分類為:

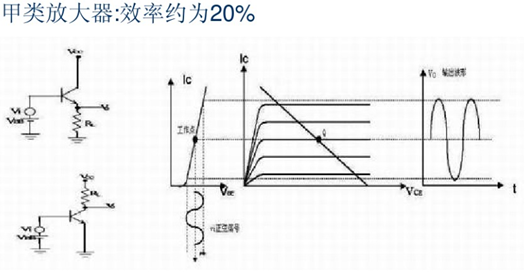

    (1)甲類(A類)
    甲類功率放大器又稱為A類功率放大器(Class A),它是一種完全的線性放大形式的放大器。在純甲類功率放大器工作時,晶體管的正負通道不論有或沒有信號都處于常開狀態,這就意味著更多的功率消耗為熱量。
    純甲類功率放大器在汽車音響的應用中比較少見,像意大利的Sinfoni高品質系列才有這類功率放大器。這是因為純甲類功率放大器的效率非常低,通常只有20-30%,音響發燒友們對它的聲音表現津津樂道。
    功率放大器 分類

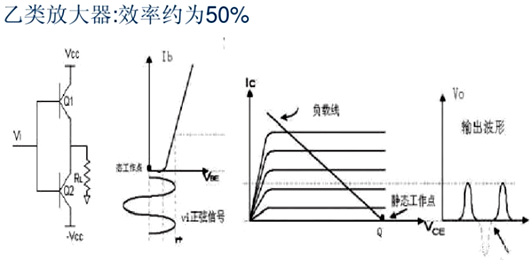

    (2)乙類(B類)
    乙類功率放大器,也稱為B類功率放大器(Class B),它也被稱為線性放大器,但是它的工作原理與純甲類功率放大器完全不同。
    B類功放在工作時,晶體管的正負通道通常是處于關閉的狀態除非有信號輸入,也就是說,在正相的信號過來時只有正相通道工作,而負相通道關閉,兩個通道絕不會同時工作,因此在沒有信號的部分,完全沒有功率損失。
    但是在正負通道開啟關閉的時候,常常會產生跨越失真,特別是在低電平的情況下,所以B類功率放大器不是真正意義上的高保真功率放大器。在實際的應用中,其實早期許多的汽車音響功放都是B類功放,因為它的效率比較高。
    功率放大器 分類

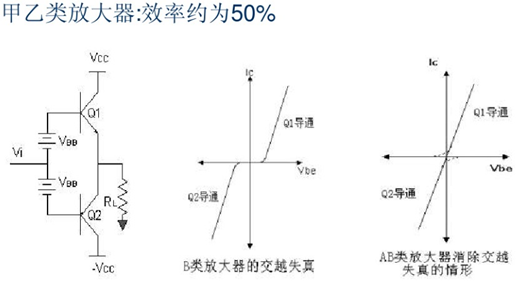

    (3)甲乙類(AB類)
    甲乙類功率放大器也稱為AB類功率放大器(Class AB),它是兼容A類與B類功放的優勢的一種設計。
    當沒有信號或信號非常小時,晶體管的正負通道都常開,這時功率有所損耗,但沒有A類功放嚴重。當信號是正相時,負相通道在信號變強前還是常開的,但信號轉強則負通道關閉。當信號是負相時,正負通道的工作剛好相反。
    AB類功率放大器的缺陷在于會產生交越失真,但是相對于它的效率比以及保真度而言,都優于A類和B類功放,AB類功放也是目前汽車音響中應用最為廣泛的設計。
    功率放大器 分類
    (4)丙類(C類)
    C類放大器主要特點是:晶體管僅在輸入信號每個周期的很短時間內工作。電路工作時通常會給放大管提供一個負偏壓,以確保晶體管不會工作在乙類狀態。
    它的集電極負載不是電阻而是一個LC并聯諧振回路,所以C類放大器也叫諧振放大電路。通過調節電容器的容值或電感器的感值從而達到選頻功能。C類放大器的轉換效率極高,可以達到98%。
    但是因為負載是諧振電路,電路經常工作在高頻狀態所以失真很大,因此C類放大器并不適合作為音頻功率放大器,反而因為它的可選頻率特性而被無線電界廣泛采用,所以通常作為射頻放大器、調諧放大器和倍頻器。
    (5)D類
    D類放大器與上述A,B或AB類放大器不同,其工作原理基于開關晶體管,可在極短的時間內完全導通或完全截止。兩只晶體管不會在同一時刻導通,因此產生的熱量很少。
    這種類型的放大器效率極高(90%左右),在理想情況下可達100%,而相比之下AB類放大器僅能達到78.5%。不過另一方面,開關工作模式也增加了輸出信號的失真。D類放大器的電路共分為三級:輸入開關級、功率放大級以及輸出濾波級。

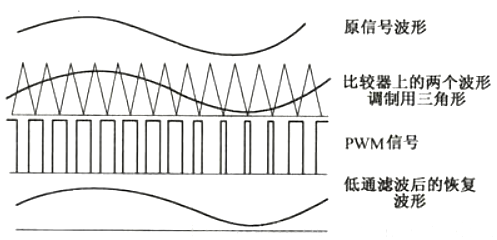

    D類放大器工作在開關狀態下可以采用脈寬調制(PWM)模式。利用PWM能將音頻輸入信號轉換為高頻開關信號,通過一個比較器將音頻信號與高頻三角波進行比較,當反相端電壓高于同相端電壓時,輸出為低電平;當反相端電壓低于同相端電壓時,輸出為高電平。
    功率放大器 分類
    在D類放大器中,比較器的輸出與功率放大電路相連,功放電路采用金屬氧化物場效應管(MOSFET)替代雙極型晶體管(BJT),這是由于前者具有更快的響應時間,因而適用于高頻工作模式。D類放大器需要兩只MOSFET,它們在非常短的時間內可完全工作在導通或截止狀態下。
    當一只MOSFET完全導通時,其管壓降很低;而當MOSFET完全截止時,通過管子的電流為零。兩只MOSFET交替工作在導通和截止狀態的開關速度非常快,因而效率極高,產生的熱量很低,所以D類放大器不需要很大的散熱器。
    D類功放還有其它許多的稱法,如T類等,它們都是D類功放的一種變形。在實際應用中,直到1980以后,由于MOSFET的出現,這種開關式功放才得以迅速發展。在實際的發展過程中,雖然有高效率,但同時也有高失真,高噪聲以及較差的阻尼因素。隨著技術的發展,這類缺陷將越來越少,估計未來D類功放在汽車音響領域中會得到更加廣泛的應用。
