    單相橋式整流電路圖,工作原理解析
    單相橋式整流電路
    單相半波整流電路的缺點是只利用了電源的半個周期,同時整流電壓的脈動較大。
    單相橋式整流電路

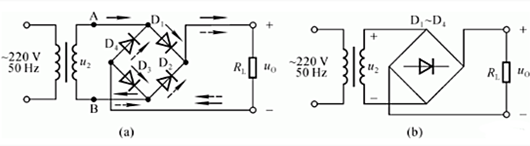

    圖1,單相橋式整流電路
    上圖全波整流電路可以克服這些缺點,其中最常用的是單相橋式整流電路(如上圖b所示),它是由四個二極管接成電橋的形式構成的。
    單相橋式整流電路
    圖2,單相橋式整流電路
    上圖(a)所示為單相橋式整流電路中的電流方向,其中實線箭頭表示交流電源處于正半周時的情況,虛線箭頭則為交流電源處于正半周時的情況。
    可見,四個二極管分為兩組,正負半周輪流導通,但負載上電流方向不變,此即為全波整流。
    上圖為單相橋式整流電路的習慣畫法。在實際應用中,單相橋式整流電路可以用四個獨立的整流二極管實現,也可以用集成器件“橋堆”來實現。

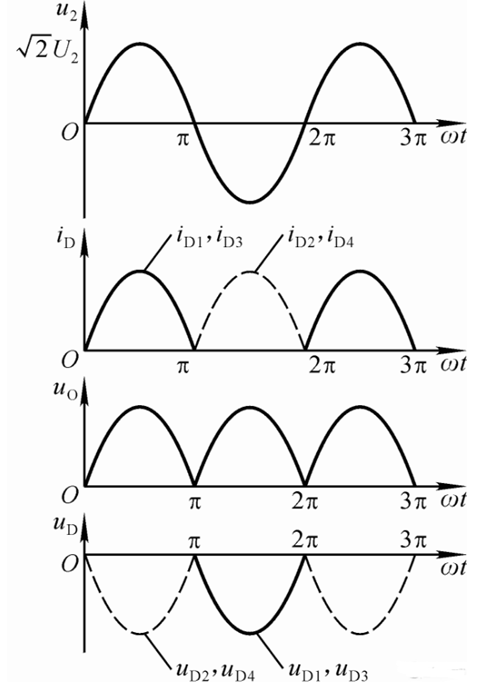

    下圖為單相橋式整流電路的波形圖,根據波形圖可知,單相橋式整流電壓的平均值為: Uo ≈ 0.9U2(U2為變壓器副邊輸出電壓的有效值)。
    單相橋式整流電路
    單相橋式整流電路
