    H橋控制電機,H橋電機正反轉換控制電路介紹
    H橋電機控制電路

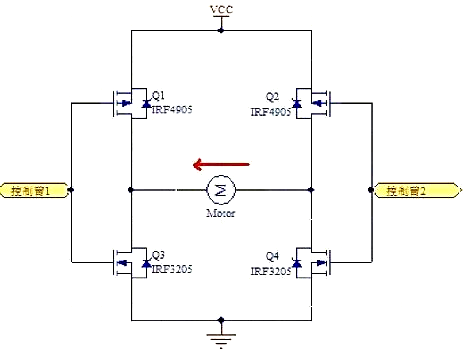

    所謂的H橋電路就是控制電機正反轉的。下圖①就是一種簡單的H橋電路,它由2個P型場效應管Q1、Q2與2個N型場效應管Q3、Q4組成,所以它叫P一MOS管H橋。
    如圖所示:
    H橋 電機 電路
    H橋電機正反轉換控制電路
    橋臂上的4個場效應管相當于4個開關,P型管在柵極為低電平時導通,高電平時關閉; N型管在柵極為高電平時導通,低電平時關閉。場效應管是電壓控制型元件,柵極通過的電流幾乎為“零”。
    在連接好電路后,控制臂1置高電平(u=vcc),控制器臂2置低電平(u=0)時,Q1、Q4關閉,Q2、Q3導通,電機左端低電平,右端高電平,所以電流沿箭頭方向流動。設為電機正轉。
    控制臂1置低電平,控制臂2置高電平時,Q2、Q3關閉,Q1、Q4導通,電機左端高電平,右端低電平,所以電流沿箭頭方向流動。設為電機反轉。
    當控制臂1、2均為低電平時,Q1、Q2導通,Q3、Q4關閉,電機兩端均為高電平,電機不轉; 當控制臂1、2為高電平時,Q1、Q2關閉,Q3、Q4導通,電機兩端均為低電平,電機也不轉。
    見圖電動機:
    H橋 電機 電路

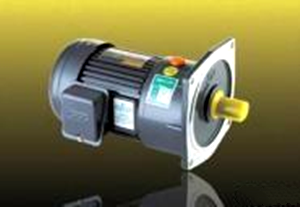

    電動機120w
    所以,此電路有一個優點就是無論控制臂狀態如何(絕不允許懸空狀態),H橋都不會出現“共態導通”(短路),很適合我們使用。
    (另外還有4個N型場效應管H橋,內阻很小,有“共態導通”現象,柵極驅動電路較復雜,或用專用驅動片來完成)。
