    MOS管開關電路的經典應用介紹
    大家都知道MOS管屬于電壓控制型元器件。即在MOS管的柵極加上電壓時,當柵-源電壓壓差大于Vgs(th)時,MOS管即可導通(不能大太多,否則會燒毀)。當源極電壓確定后,我們可以通過控制柵極電壓實現MOS管的導通與截止,這樣也就實現了MOS管漏極或者柵極負載的開與關。
    1、NMOS管

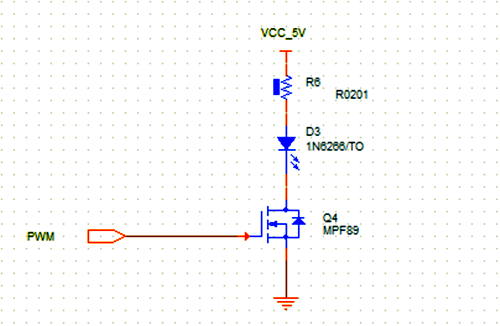

    源極接地,柵源極電壓等于柵極電壓,此時我們在柵極電壓處加上PWM,即可實現MOS管的導通與截止,導通時,發光二極管正常工作。截止時,發光二極管停止工作。
    MOS管 開關
    發光二極管不接在柵極處,原因,此時不方便判斷柵源電壓。通常在NMOS管做開關,負載接在漏極。
    2、PMOS管

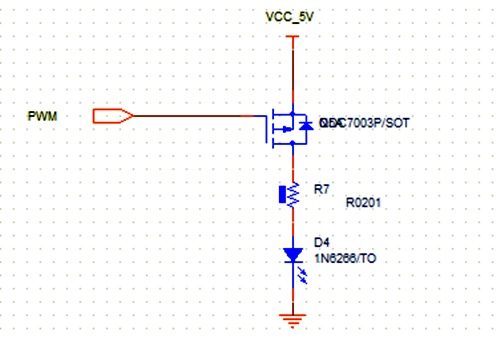

    源極接電壓,柵極接PWM。柵源電壓大于Vgs(th)時,MOS管導通。發光二極管工作。當柵源電壓小于Vgs(th)時,MOS管截止,發光二極管停止工作。
    MOS管 開關
    發光二極管不接在源極,因?yàn)闊o法判斷源極電壓。沒有直接接在漏極方便。
    總之做開關時,負載接在漏極。
    在一些場景下,電路還會進行軟啟動的設計。
    即如下所示:

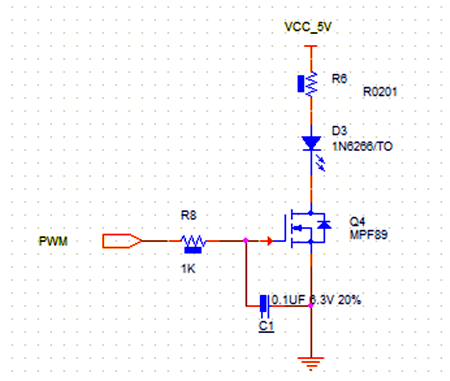

    MOS管 開關
    電阻R與C構成了軟啟動的作用。
    軟啟動使得MOS管柵極上電較更為平緩,同時時間增加。
    如下為其他項目用到延時與否的對比。

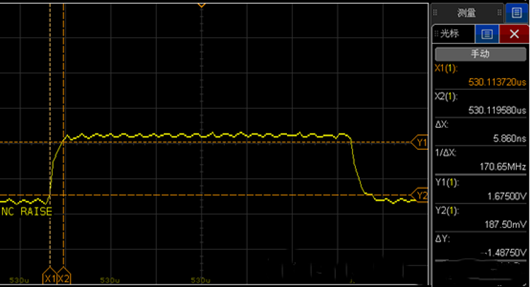

    MOS管 開關
    軟啟動

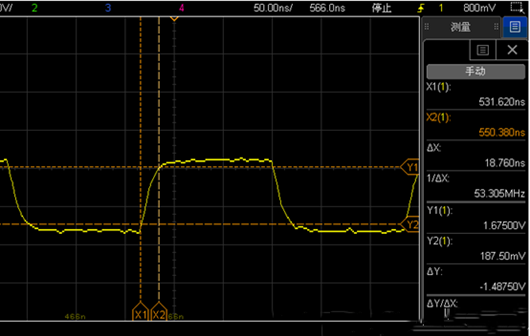

    MOS管 開關
    非軟啟動
    可以看到軟啟動效果更加優于不加軟啟動措施,所以軟起動的設計,在MOS管做開關時也是尤為重要。
