    基于NMOS的雙向電平轉換電路實例介紹
    NMOS雙向電平轉換電路

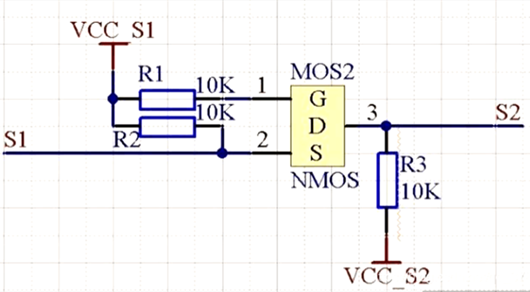

    雙向電平轉換電路,如下圖所示,是 NMOS管雙向電平轉換電路,R2和R3可根據實際情況添加或去除。適用于低頻信號電平轉換,價格低廉。 導通后,壓降比三極管小。 正反向雙向導通,相當于機械開關。電壓型驅動,需要一定的驅動電流,而且有的應用也許比三極管大。
    NMOS 雙向電平轉換電路
    雙向傳輸原理:
    S1端輸出低電平,MOS管導通,S2端輸出低電平。
    S1端輸出高電平,MOS管截至,S2端輸出高電平。
    S1端輸出高阻,MOS管截至,S2端輸出高電平 。
    S2端輸出低電平,MOS管內的二極管導通,MOS管導通,S1端輸出低電平。
    S2端輸出高電平,MOS管截至,S1端輸出高電平。
    S2端輸出高阻,MOS管截至,S1端輸出高電平。
    實例應用:

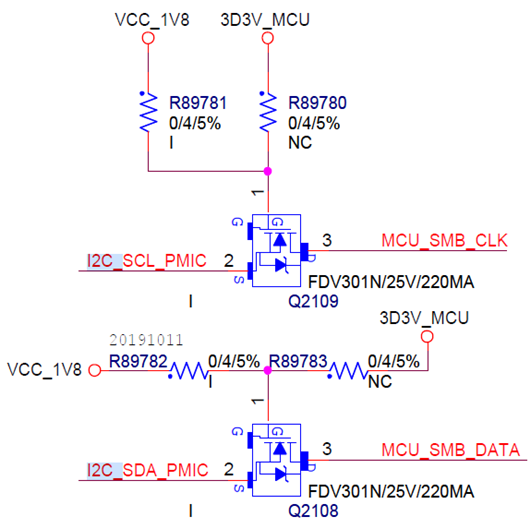

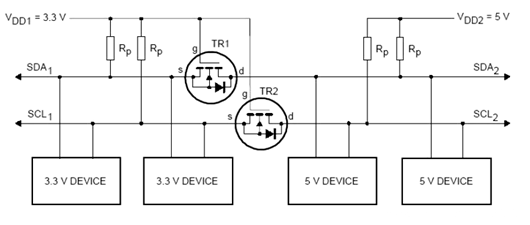

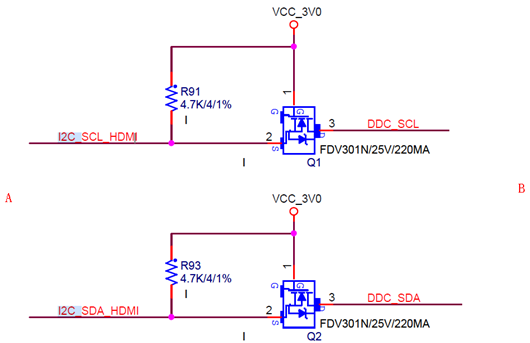

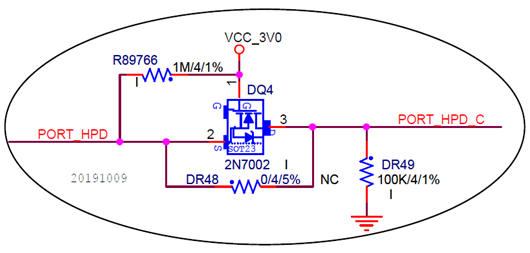

    NMOS 雙向電平轉換電路
    NMOS 雙向電平轉換電路
    NMOS 雙向電平轉換電路
    NMOS 雙向電平轉換電路
