    PMOS,NMOS的電流方向與工作區解析

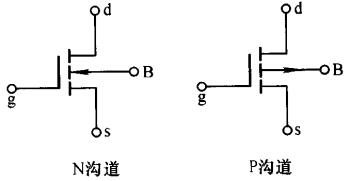

    首先討論電流的參考方向,從結論直觀來看電流的參考方向定義為箭頭的方向(即對于兩種管子,電流的正方向都是從D到S)。
    PMOS NMOS 電流方向

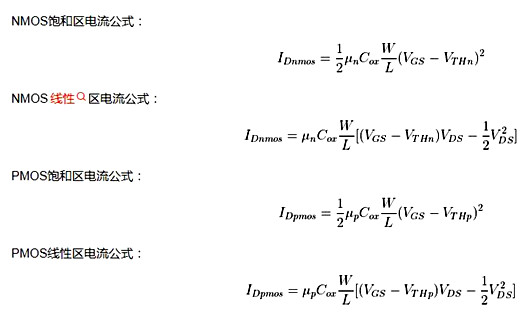

    那么為什么兩者的電流公式會有一個負號呢?(拉扎維式2.15和拉扎維式2.16)
    對于NMOS,其溝道中的載流子為電子;對于PMOS,其溝道的載流子為空穴,這就造成了二者電流方向的必然不同。
    雖然這個載流子的遷移率是影響電流大小的關鍵數據,它的值是不帶有方向的(遷移率是恒正的),負號的產生與他無關。
    PMOS NMOS 電流方向
    首先觀察NMOS表達式,可以發現IDnmos參考方向與表達式中VGS、VDS、VTHn的參考方向是相同的,即表達式算出來的值即為NMOS在參考方向上的電流大小。
    而對于PMOS的表達式來說,盡管它的VDS、VGS、VTHp在正常情況下值是負的,如果載流子相同,IDpmos的參考方向必然是與他們一致的。但是由于載流子不同,才導致了IDpmos的表達式中存在負號。
    同樣的,如果PMOS表達式中使用的是VDS、VGS以及正值的VTHp,則對應IDpmos的參考方向為從S流向D的方向。
    如何對NMOS和PMOS的工作區域進行判斷呢?
    這個問題有兩種方法:

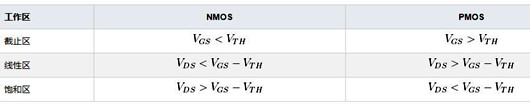

    方法一,就是分別進行討論,注意PMOS中的值都是負數:
    PMOS NMOS 電流方向

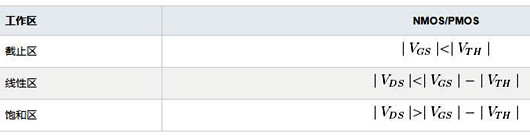

    方法二,利用絕對值進行判斷:
    PMOS NMOS 電流方向
