    MOS管防倒灌電路,防反接電路優缺點介紹
    典型電路

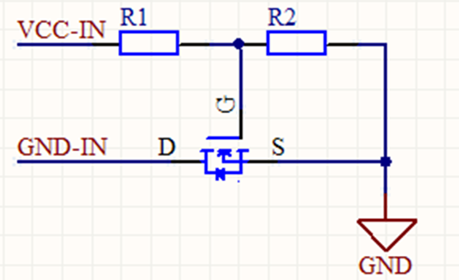

    1、電路1
    MOS管 防倒灌 防反接 電路
    說明:
    GND-IN  為電源接口的負極
    GND    為內部電路的公共地
    原理分析
    正向接:
    VCC-IN通過R1、R2、MOS體二極管,最后回到GND-IN;然后GS電壓升高,緊接著SD溝道形成;溝道電阻很小,將MOS體二極管短路。
    反向接:
    MOS體二極管截至

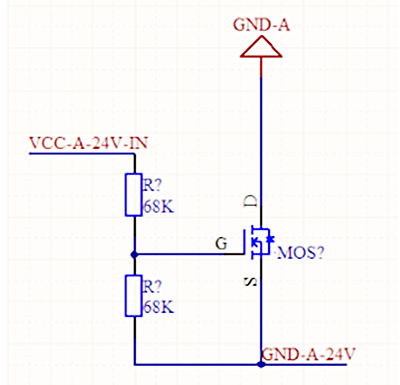

    2、電路2
    說明:
    GND-A-24V  為電源接口的負極
    GND-A    為內部電路的公共地
    MOS管 防倒灌 防反接 電路
    原理分析
    正向接:
    VCC-IN通過R1、R2 ,最后回到GND-IN;然后GS電壓升高,緊接著SD溝道形成,GND-A-24V便接在了GND-A上。
    反向接:
    雖然 MOS體二極管這時正向接,但是由于GND-A上端接的是我們的電路,電路的上端是VCC-A-24V-IN,所以還是無法通過;事實上GND-A-24V根本接不進我們的電路以形成回路。
    二、優缺點
    1、優點
    由于正向接導通時,MOS管Ron很小,壓降非常小,基本保證了GND和GND-IN等電位。
    而串聯二極管會有一定的壓降。
    2、缺點
    電路復雜,價格也高。
