    運算放大器多諧振蕩器電路解析
    運算放大器多諧振蕩器
    通過將正弦輸入替換為跨運算放大器輸出的RC定時電路,我們可以進一步將周期波形轉換為矩形輸出這一想法。這次,我們可以使用電容器的充電電壓Vc來改變運算放大器的輸出狀態,而不是使用正弦波形來觸發運算放大器。

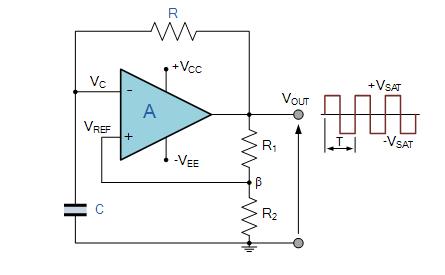

    運算放大器多諧振蕩器電路
    運算放大器 多諧振蕩器電路
    那么它是怎樣工作的。首先,假設電容器已完全放電,并且運算放大器的輸出在正電源軌處飽和。電容器C開始通過電阻R從輸出電壓Vout充電,其速率由其RC時間常數確定。
    從有關RC電路的教程中我們知道,電容器希望在五個時間常數內完全充電到Vout的值(即+ V(sat))。
    但是,一旦運算放大器反相(-)端子上的電容器充電電壓等于或大于非反相端子上的電壓(運算放大器的輸出電壓在電阻R1和R2之間分配的分壓),則電容輸出將改變狀態并被驅動至相對的負電源軌。
    但是,已經向正電源軌(+ V(sat))愉快充電的電容器,現在在其極板上看到一個負電壓-V(sat)。輸出電壓的突然反轉導致電容器以其RC時間常數再次決定的速率朝新的Vout值放電。

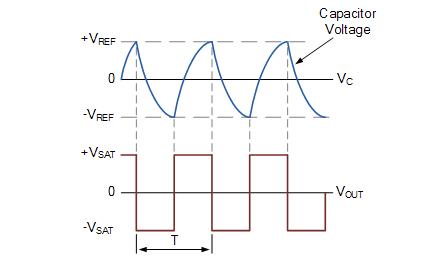

    運算放大器多諧振蕩器電壓
    運算放大器 多諧振蕩器電路
    一旦運算放大器的反相端子在同相端子上達到新的負基準電壓-Vref,運算放大器就會再次改變狀態,并將輸出驅動到相對的電源軌電壓+ V(sat)。
    現在,電容器的極板上出現一個正電壓,充電周期再次開始。因此,電容器不斷充電和放電,從而產生了穩定的運算放大器多諧振蕩器輸出。
    輸出波形的周期由兩個定時分量的RC時間常數以及由設置參考電壓電平的R1,R2分壓器網絡建立的反饋比確定。如果放大器飽和電壓的正值和負值具有相同的幅度,則t1 = t2,給出振蕩周期的表達式為:
    運算放大器 多諧振蕩器電路
    其中:R是電阻,C是電容,ln()是反饋分?jǐn)?shù)的自然對數,T是周期時間(以秒為單位),?是振蕩頻率(以Hz為單位)。
    然后,從上式可以看出,運算放大器多諧振蕩器電路的振蕩頻率不僅取決于RC時間常數,而且取決于反饋分?jǐn)?shù)。但是,如果我們使用的電阻值給出的反饋分?jǐn)?shù)為0.462(β= 0.462),則電路的振蕩頻率將僅等于1 / 2RC,如圖所示,因?yàn)榫€性對數項等于1。
    運算放大器多諧振蕩器示例

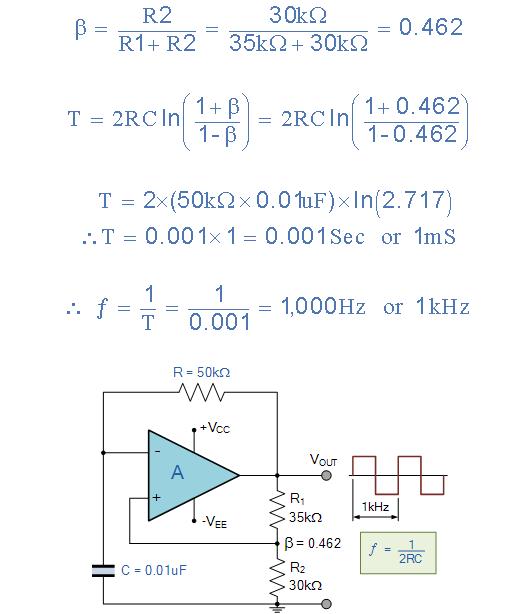

    一個運算放大器的多諧振蕩器電路是使用以下部件構成。R1 =35kΩ,R2 =30kΩ,R =50kΩ和C = 0.01uF。計算電路的振蕩頻率。
    運算放大器 多諧振蕩器電路
    然后計算出振蕩頻率為1kHz。當β= 0.462時,該頻率可以直接計算為:?= 1 / 2RC。同樣,當兩個反饋電阻相同時,即R1 = R2,反饋分?jǐn)?shù)等于3,振蕩頻率變?yōu)椋?= 1 / 2.2RC。
    如圖所示,我們可以用一個電位計代替一個反饋電阻,以制造一個變頻運放多諧振蕩器,從而使該運放多諧振蕩器電路更進一步。
