    基于運放二極管,精密整流電路,理想二極管電路介紹
    運放和二極管構成的實用電路,精密整流電路、理想二極管電路。
    精密全波整流電路

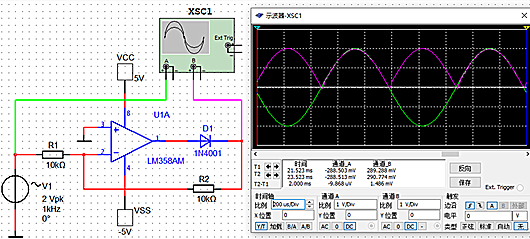

    電路圖如下,可以看出,整流輸出沒有二極管壓降的損失:
    運放 整流電路 理想二極管
    這個電路是反向比例放大電路變化而來的。當輸入負電壓時,由于運放的輸出電壓升高,二極管正向導通,運放可以工作在負反饋狀態,所以輸出是輸入的反相;
    當輸入正電壓時,由于運放的輸出電壓降低,二極管截止,運放不能形成負反饋,輸入電壓可以通過R1、R2直接到達輸出處。由于運放的作用,可以消除二極管正向導通的壓降,以此實現精密整流。

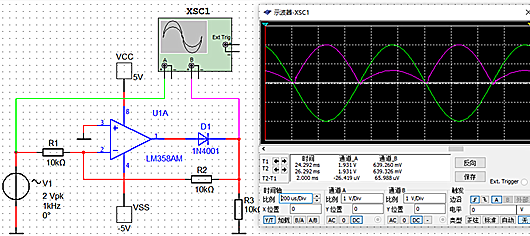

    但是這個電路有個小問題,就是在輸入正電壓時,信號是通過R1、R2兩個電阻才到達輸出,如果輸出處有負載電阻,也就會因為三個電阻的分壓作用,使得輸出信號幅值變小,如下圖所示:
    運放 整流電路 理想二極管
    所以,如果負載的等效電阻比較小的話,需要在輸出處再接一個運放跟隨一下,再接后端的負載,才能實現精密全波整流。
    理想二極管電路

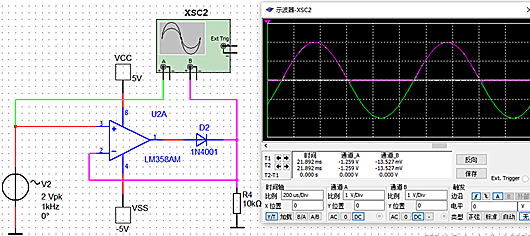

    電路圖如下:
    運放 整流電路 理想二極管
    這個電路是在電壓跟隨器上增加了一個二級管;顯然,當輸入正電壓時,運放輸出高電壓,二極管導通,運放工作在負反饋狀態,虛斷特性成立,輸出等于輸入的正電壓;當輸入負電壓時,運放輸出低電壓,二極管截止,運放的負反饋狀態不成立,輸出為0。
    所以,該電路效果等同于一個沒有正向壓降的二極管。

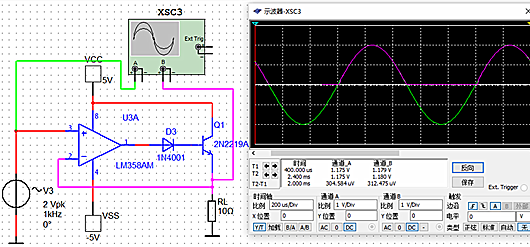

    這個電路也有個小問題,就是輸出信號的驅動能力受限于運放,如果要求輸出的功率也很大,那么輸出的運放需要選擇大功率運放,或者像下圖一樣,再接一個NPN三極管進行擴流,當然這種用法的效率不高,會有很多功率消耗在運放或者三極管上:
    運放 整流電路 理想二極管
