    MOS管基本電路圖解
    MOS管基本驅動電路

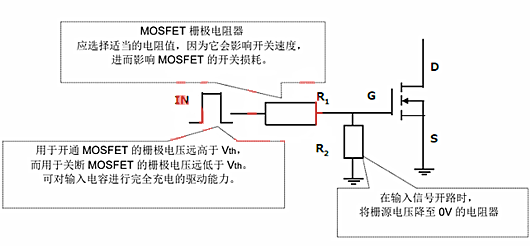

    如下所示為MOS管最為基本的驅動電路設計,R1為限流電阻,來限制柵極在剛開始時的充電電流大小,電阻的加入會使得MOS開啟速度減慢,但是可以減小EMC風險。
    R2電阻是放電電阻,一是當系統未加電控制時,該電阻可以泄放積累在柵極的電荷,防止靜電擊穿;二是當G極驅動為低電平時,泄放G極電荷,使得G極快速的變為0電位。
    這種驅動方式在實際中很常見,多見于直接使用控制器來驅動的方式,也是最為實用的驅動方式。
    驅動邏輯就是高電平驅動開啟MOS管;低電平驅動關閉MOS管。
    MOS管基本電路

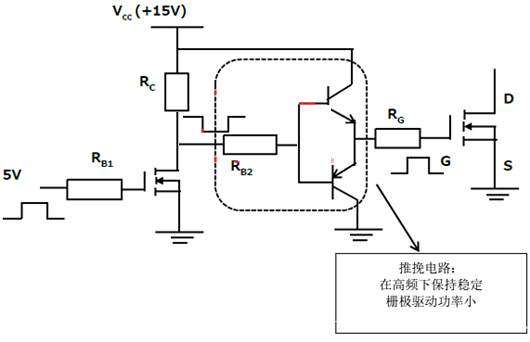

    推挽電路驅動,推挽電路驅動主要是在需要外部電源時我們使用的,需要使用兩個三極管,請注意必須要NPN和PNP才可以。
    高電平時,上管NPN開啟,下管PNP關閉;此時MOS管狀態為驅動開啟;
    低電平時,上管NPN關閉,下管PNP開啟,此時MOS管狀態為驅動關閉。
    但是實際需要考慮晶體管完全開啟時的Vce電壓。
    MOS管基本電路
    MOS管基本使用電路
    MOS管基本電路

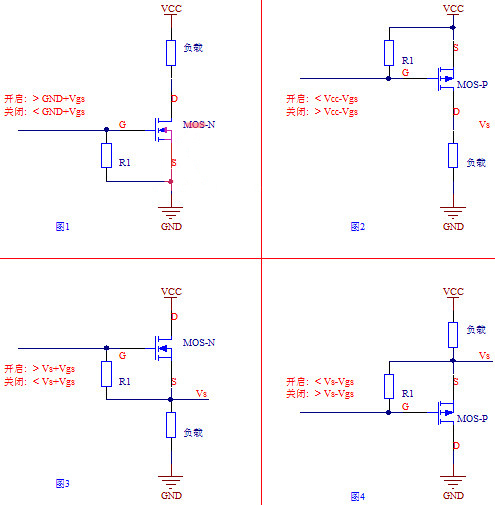

    上圖是四種MOS管的使用電路,按使用環境的不同,一般有四種接法。
    如圖1,這是N管的最常用的一種電路,N管S端接地,D端接負載。則當G端信號電壓大于GND+Vgs的時候,mos開啟,當信號電壓小于GND+Vgs時關閉。R1電阻使無外加信號時mos處于關閉狀態。
    如圖2,這是P管通常使用的接法。P管S端接Vcc,D端接負載。則當G端信號電壓小于VCC-Vgs的時候,mos開啟,當信號電壓大于VCC-Vgs時關閉。
    以上兩圖中N管和P管的接法是通常電路中最常用的接法,也是mos管的普遍使用方法,如無特殊情況,MOS管在電路中就是按這兩種接法使用。下面圖3和圖4的使用接法則在一些特殊場合中會使用的,而且驅動方式也較為特殊。
    如圖3,此種N管的接法通常在開關電源中會出現。
    其特殊之處在于當MOS閉合的情況下,Vs=GND,所以信號電壓只要大于Vs+Vgs,MOS就能打開,但是當MOS打開以后,則 Vs=Vcc,那么信號電壓就必須大于Vcc+Vgs才能讓MOS保持繼續打開。
    所以一般電路中很少使用,在開關電源電路中,則使用一個自舉電路來抬高信號端的電壓。
    如圖4,此電路很少用到,因為當mos導通以后,Vs=GND,則信號電壓要小于GND-Vgs才能使得mos保持導通,所以信號電壓要給一個負電壓,電路更為麻煩,所以更少使用。
    注:Vgs是mos管的最低開啟電壓,每個MOS管的規格書上有標明。
