    什么是PWM,PWM頻率怎么確定與PWM的值區別
    解析-什么是PWM?

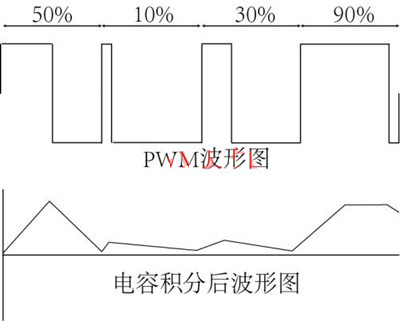

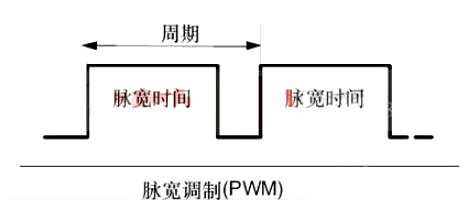

    PWM控制即脈沖寬度調制技術,就是通過對一系列脈沖的寬度進行調制,來等效地獲得所需要的波形(含形狀和幅值),PWM控制技術在逆變電路中應用最廣,應用的逆變電路絕大部分是PWM型,廣泛應用在從測量、通信到功率控制與變換的許多領域中。
    PWM PWM頻率
    其基本原理是控制方式就是對逆變電路開關器件的通斷進行控制,使輸出端得到一系列幅值相等的脈沖,用這些脈沖來代替正弦波所需要的波形。

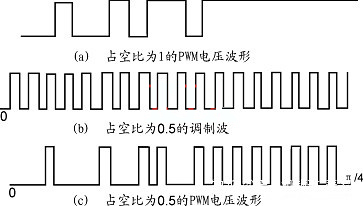

    也就是在輸出波形的半個周期中產生多個脈沖,使各脈沖的等值電壓為正弦波形,所獲得的輸出平滑且低次諧波少。
    PWM PWM頻率
    按一定的規則對各脈沖的寬度進行調制,即可改變逆變電路輸出電壓的大小,也可改變輸出頻率。
    PWM PWM頻率
    在PWM波形中,各脈沖的幅值是相等的,要改變等效輸出正弦波的幅值時,只要按同一比例系數改變各脈沖的寬度即可,因此在交-直-交變頻器中,PWM逆變電路輸出的脈沖電壓就是直流側電壓的幅值。
    如何確定PWM頻率?
    PWM的周期(頻率)就是ARR寄存器值與PSC寄存器值相乘得來,但不是簡單意義上的相乘,例如要設置PWM的頻率參考上次通用定時器中設置溢出時間的算法,例如輸出100HZ頻率的PWM,
    首先,確定TIMx的時鐘,除非APB1的時鐘分頻數設置為1,否則通用定時器TIMx的時鐘是APB1時鐘的2倍,這時的TIMx時鐘為72MHz,用這個TIMx時鐘72MHz除以(PSC+1),得到定時器每隔多少秒漲一次,
    這里給PSC賦7199,計算得定時器每隔0.0001秒漲一次,即此時頻率為10KHz,再把這個值乘以(ARR+1)得出PWM頻率,假如ARR值為0,即0.0001*(0+1),則輸出PWM頻率為10KHz,
    再假如輸出頻率為100Hz的PWM,則將ARR寄存器設置為99即可。如果想調整PWM占空比精度,則只需降低PSC寄存器的值即可。
    TIMx_CCRx寄存器,
    確定PWM的占空比。
    TIMx_CCR1—TIMx_CCR4確定定時器的CH1—CH4四路PWM的占空比。直接給該寄存器賦0—65535值即可確定占空比。
    占空比計算方法:TIMx_CCRx的值除以ARR寄存器的值即為占空比,因為占空比在0—100%之間,所以一般TIMx_CCRx寄存器值不能超過ARR寄存器的值,否則可能會引起PWM的頻率或占空比的準確性。
    PWM頻率和PWM的值區別
    PWM值是在一個周期內,開關管導通時間長短相加的平均值。導通時間越長,則直流輸出的平均值越大;
    PWM頻率是一個周期內,導通時間與周期時間的一個比值。通常叫作占空比。
    導通次數越多,則頻率越大。它們之間的區別在于:在輸出不變的情況下,前者體現在導通時間長短上,后者體現在導通次數上。
