    放大電路,耦合電容,旁路電容,極間電容與分布電容解析
    耦合電容和旁路電容
    耦合電容(uF級):下圖是一個最簡單的阻容耦合型的共射放大電路,C1和C2就是耦合電容,我們都知道電容的作用是通交隔直,因為我們放大的是交流信號;
    直流信號只是用來確定靜態工作點,所以直流信號不會隨著放大電路傳遞下去,穩定了多級放大電路的靜態工作點。
    耦合電容 旁路電容 極間電容 分布電容

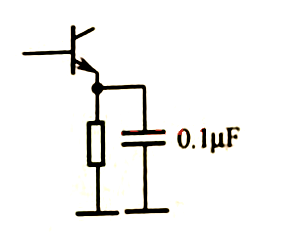

    旁路電容(uF級):下圖的電容器就是旁路電容。交流通路中短路集電結電阻Re,提高電壓放大能力。
    分析方法
    根據Xc=1/jwC,耦合電容和旁路電容在低頻段(取10Hz)|Xc|量級為10kΩ級別,電路中Rb和Re等也都是kΩ級別,因此分析低頻段時耦合電容和旁路電路保留;
    中高頻段時,|Xc|量級為Ω甚至mΩ級別,因此容抗特別小,分析中高頻段時耦合電容和旁路電容視為短路,因此晶體管頻率響應中下限截止頻率就來源于耦合電容和旁路電容。
    耦合電容 旁路電容 極間電容 分布電容
    極間電容和分布電容
    極間電容(pF級)
    極間電容包括發射結電容和集電結電容,是晶體管所固有的特征。
    分布電容(pF級)
    分布電容存在于由兩個存在電壓差而又相互絕緣的導體間,例如,兩根傳輸線之間,每跟傳輸線與大地之間,都是被空氣介質隔開的,所以,也都存在著電容。
    一般情況下,這個電容值很小,它的作用可忽略不計,如果傳輸線很長或所傳輸的信號頻率高時,就必須考慮這電容的作用。
    分析方法
    根據Xc=1/jwC,極間電容和分布電容在高頻段(取10Mhz)|Xc|量級為10kΩ級別,電路中Rb和Re等也都是kΩ級別,因此分析高頻段時極間電容和分布電路保留;
    中低頻段時,|Xc|量級為MΩ級別甚至更大,因此容抗特別大,分析中低頻段時極間電容和分布電容視為斷路,因此晶體管頻率響應中上限截止頻率就來源于極間電容和分布電容。
    〈烜芯微/XXW〉專業制造二極管,三極管,MOS管,橋堆等,20年,工廠直銷省20%,上萬家電路電器生產企業選用,專業的工程師幫您穩定好每一批產品,如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信,由我們的銷售經理給您精準的報價以及產品介紹
