    運放加MOS管組成的恒流電路詳解

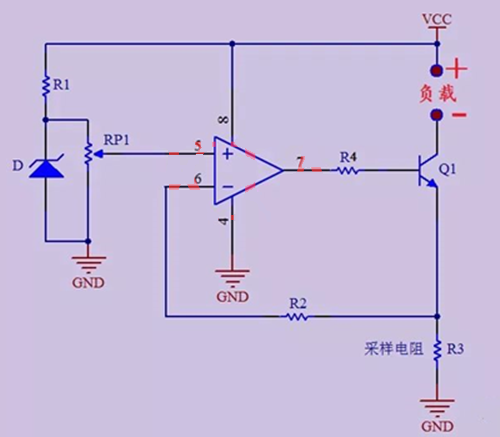

    運放、三極管-恒流源電路
    這是一種由運放和三極管組成的恒流源電路,電流可調,簡單又實用。
    運放 MOS管 恒流電路
    圖中的電路為什么用運放作比較器,而不直接使用比較器呢?大家都知道,集成運算放大器具有開環增益高和輸出阻抗低等特點,用運放作穩壓電源的比較器比直接使用比較器要理想得多。
    (1)此電路是一個負反饋電路,由采樣電阻R3實時反饋負載電流,當負載電流變大時,運放反相輸入端的電壓比正相輸入端的電壓高,運放輸出低電平,使三極管截止,觸使負載電流減小;
    當負載電流變小時,運放反相輸入端的電壓比正相輸入端的電壓低,運放輸出高電平,使三極管導通,觸使負載電流曾大。因此,負載電流經過采樣電阻的實時反饋下最終達成恒定的穩定電流。
    (2)電阻R2起緩沖限流的作用,一般選取1K~100K之間;通過調節電位器RP即可改變恒流源電流的大小,可以根據實際需求選擇合適的電位器及電阻大小;
    穩壓管D的作用是為電位器提供恒定的電壓,防止因為電源的波動而引起運放正輸入端電壓不穩定,導致負載電流有波動。
    (3)三極管Q1為NPN類型,使用時根據實際電壓、電流的要求選擇合適的三極管,若功率大需考慮散熱的要求,做好散熱措施。
    (4)此電路看似簡單,實際原理是當采樣電阻的電壓變化時,直接反饋到運放的反相輸入端,它與同相輸入端電壓的差值被運放放大,輸出控制三極管的基極電流,改變三極管的內阻,
    從而改變發射極與集電極間的電壓降,從而使采樣電阻的電壓保持不變,以達到負載電流恒定的目的。
    當然,也可以把NPN三級管換成N溝道的MOS管,實現原理類似。

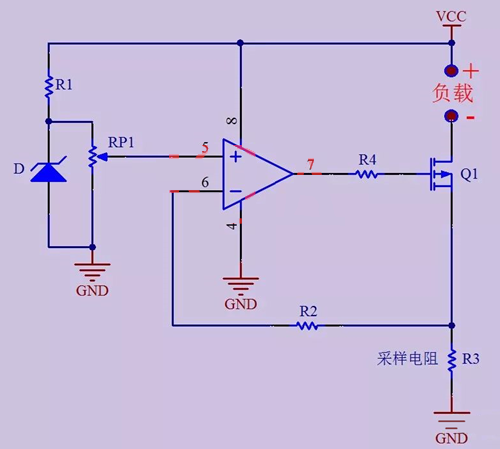

    運放加MOS管組成的恒流電路
    運放 MOS管 恒流電路
    圖為使用MOS管組成的恒流源電路原理。
