    MOS集成邏輯門電路圖解

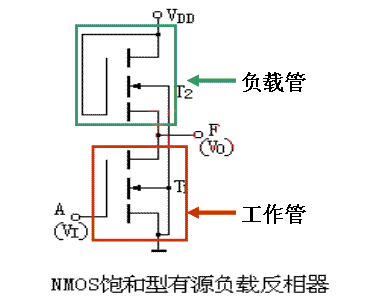

    (1)nmos反相器
    設電壓vdd = 10v,開啟電壓vt1 = vt2 = 2v
    1、a輸入高電平vih = 8v
    t1、t2均導通,輸出為低電平vol ≈0.3v
    2、a輸入低電平v il = 0.3v時,
    t1截止t2導通,電路輸出高電平voh = vdd - vt2 = 8v。
    故 電路執行邏輯非功能
    MOS 集成 門電路
    (2)nmos門電路
    工作原理

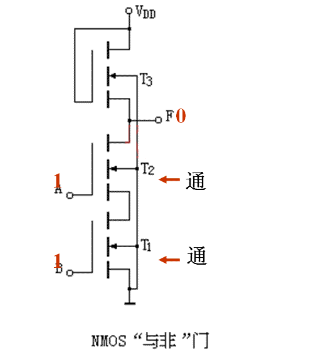

    1、當兩個輸入端a和b均為高電平時
    t1和t2都導通,輸出低電平
    MOS 集成 門電路

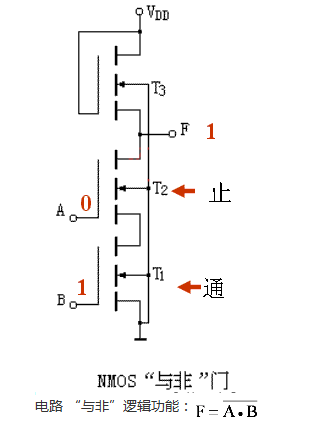

    2、當輸出端有一個為低電平時,
    與低電平相連的驅動管就截止,輸出高電平
    MOS 集成 門電路
    注:增加扇入,只增加串聯驅動管的個數,但扇入不宜過多,一般不超過 3
    (3)cmos門電路

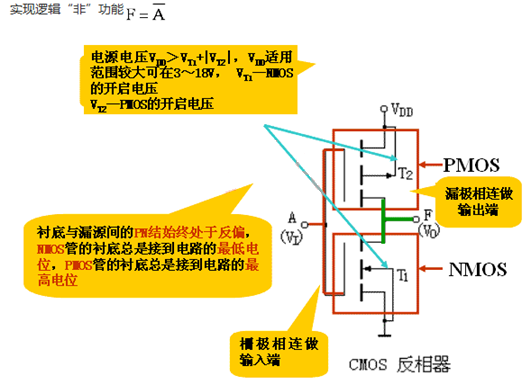

    cmos反相器
    工作原理
    1、輸入為低電平vil = 0v時
    vgs1<vt1 —t1管截止;
    |vgs2| >vt2 —t2導通;
    電路中電流近似為零(忽略t1的截止漏電流),vdd主要降落在t1上,輸出為高電平voh≈vdd
    2、輸入為高電平vih = vdd時,t1通t2止,vdd主要降在t2上,輸出為低電平vol≈0v
    MOS 集成 門電路

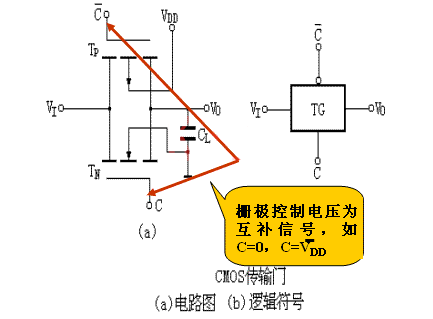

    cmos傳輸門(tg門)
    工作原理
    當c = vdd, c= 0v時,
    vi由0~(vdd-vt)范圍變化時tn導通
    vi在vt~vdd范圍變化時tp導通
    即vi在0~vdd范圍變化時,tn、tp中至少有一只管子導通,使vo=vi,這相當于開關接通,這種狀態稱為傳輸門傳輸信息
    MOS 集成 門電路
    1、當c 為低電平時, tn、tp截止傳輸門相當于開關斷開,傳輸門保存信息
    2、當c為高電平時, tn、tp中至少有一只管子導通,使vo=vi,這相當于開關接通,傳輸門傳輸信息
    由此可見傳輸門相當 于一個理想的開關,且是一個雙向開關
    cmos門電路

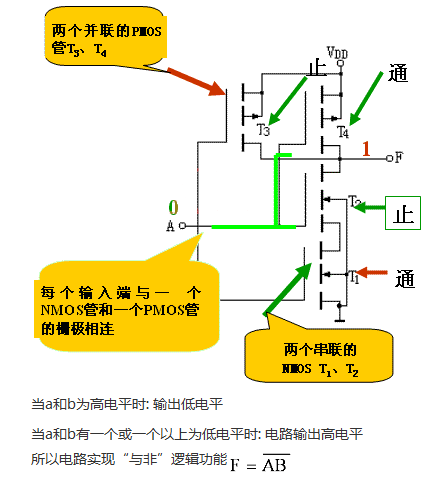

    1、與非門
    二輸入“與非”門電路結構如圖
    MOS 集成 門電路
    2、“異或”門
    輸入端a和b相同
    當a = b = 0時
    tg斷開,則c=b=1,f=c=0。
    當a = b = 1時,
    tg接通,c = b = 1,反相器2的兩只mos管都截止,輸出f=0。
    得:輸入端a和b相同, 輸出 f=0
    輸入端a和b不同
    當a = 1,b = 0時,輸出f=1
    當a = 0,b = 1時,輸出f=1
    得:輸入端a和b不同,輸出 f=1
    MOS 集成 門電路
    (4) cmos電路的特點
    1、功耗小:cmos門工作時,總是一管導通另一管截止,因而幾乎不由電源吸取電流其功耗極小。
    2、cmos功耗低內部發熱量小,集成度可大大提高。
    3、抗幅射能力強,mos管是多數載流子工作,射線輻 射對多數載流子濃度影響不大。
    4、電壓范圍寬:cmos門電路輸出高電平voh ≈ vdd,低電平vol ≈ 0v。
    5、輸出驅動電流比較大:扇出能力較大,一般可以大于50。
    6、在使用和存放時應注意靜電屏蔽,焊接時電烙鐵應接地良好。
