二極管半波整流電路介紹
  • 發布時間:2022-05-12 19:34:27
  • 來源:
  • 閱讀次數:
二極管半波整流電路介紹
二極管單相半波整流電路
雖然交流電源有許多優點,但是在某些場合下必須使用直流電源,甚至穩定的直流電源。
二極管整流電路是利用二極管的單向?qū)щ娦詫⒔涣麟娮兂芍绷麟姷碾娐贰U麟娐烦S伤牟糠纸M成:交流電源、整流變壓器、整流管和負載。下面以電阻負載為對象來介紹二極管單向半波整流電路。

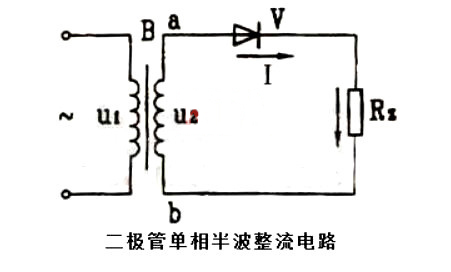

二極管單向半波整流電路如圖所示,圖中B是整流變壓器,它將電網交流電壓u1變換為符合整流電路所需的電壓u2。
二極管 半波整流

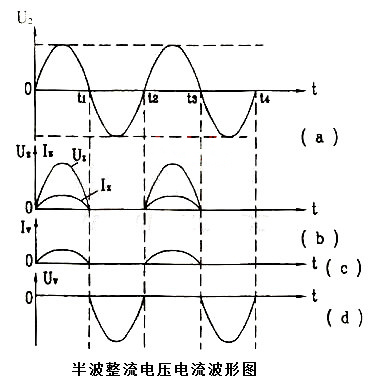

變壓器次級電壓u2的波形圖如下所示。在u2正半周(0~t1時間)內,變壓器B的a端電位為正,b端電位為負,使二極管V承受正向電壓而導通,此時負載上有電流通過。
如果忽略二極管V很小的正向降壓(硅管約為0.6~0.8伏、鍺管約0.2~0.3伏),則負載Rz上得到的電壓uz就等于u2(uz=u2)。
二極管 半波整流
在u2負半周(t1~t2時間)內,變壓器B的a端電位為負,b端電位為正,二極管V承受反向電壓而截止(忽略極微小的反向漏電流),變壓器次級回路中電流為零。
由于二極管的單向?qū)щ娦裕谝粋€(gè)周期中,僅在半個周期內有電壓加在負載上,有電流通過負載,而下半周期中,負載上無電壓又無電流,因此稱這種電路為半波整流電路。
根據理論分析:負載電壓Uz的平均值為:Uz=0.45U2
半波整流電路是最簡單的二極管整流電路,由于整流效率低,電流波動大,可用于要求不高的場所。
二極管半波整流原理圖
二極管就像一個主動開關,u2為正半周時,主動把電源與負載接通,u2為負半周時,主動將電源與負載堵截。因而,由下圖可見,負載上得到方向不變、巨細改動的脈動直流電壓uo如下圖所示。
由于該電路只在u2的正半周有輸出,所以稱為半波整流電路。假定將整流二極管的極性對調,可取得負極性的直流脈動電壓。
二極管 半波整流
二極管 半波整流
整流原理:
設變壓器二次側的電壓為:

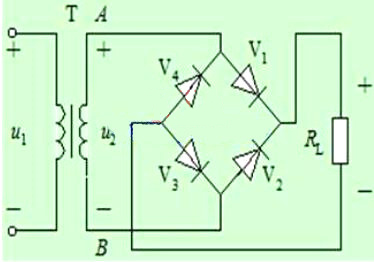

1)當u2為正半周時,A點電位最高,V點電位最低,二極管V1和V3導通,V2和V4截止,電流的通路是 A→V1→RL→V3→B。
2)當u2為負半周時,B點電位最高,A點電位最低,二極管V2和V4導通,V1和V3截止,電流的通路是 B→V2→RL→V4→A。

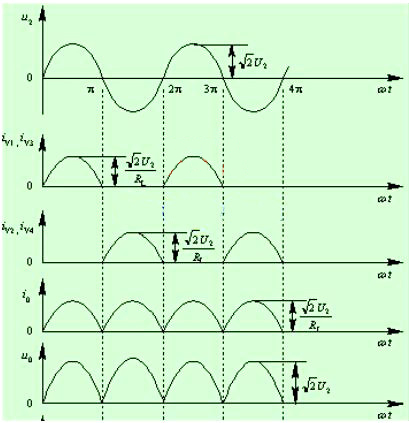

可見,在u2改動的一個周期內,負載RL上一向流過自上而下的電流,其電壓和電流的波形為一全波脈動直流電壓和電流,如下圖所示。
二極管 半波整流
