  • 無刷電機結構解析與簡介及和無刷電機工作原理詳解
    • 發布時間:2019-11-30 14:40:24
    • 來源:
    • 閱讀次數:
    無刷電機簡介
    電動機的定子繞組多做成三相對稱星形接法,同三相異步電動機十分相似。電動機的轉子上粘有已充磁的永磁體,為了檢測電動機轉子的極性,在電動機內裝有位置傳感器。驅動器由功率電子器件和集成電路等構成,其功能是:接受電動機的啟動、停止、制動信號,以控制電動機的啟動、停止和制動;接受位置傳感器信號和正反轉信號,用來控制逆變橋各功率管的通斷,產生連續轉矩;接受速度指令和速度反饋信號,用來控制和調整轉速;提供保護和顯示等等。
    近三十年來針對異步電動機變頻調速的研究,歸根到底是在尋找控制異步電動機轉矩的方法,稀土永磁無刷直流電動機必將以其寬調速、小體積、高效率和穩態轉速誤差小等特點在調速領域顯現優勢。
    無刷直流電機因為具有直流有刷電機的特性,同時也是頻率變化的裝置,所以又名直流變頻,國際通用名詞為BLDC。無刷直流電機的運轉效率、低速轉矩、轉速精度等都比任何控制技術的變頻器還要好,所以值得業界關注。無刷電機在我國的發展時間雖短,但是隨著技術的日益成熟與完善得到了迅猛發展。已在航模、醫療器械、家用電器、電動車等多個領域得到廣泛應用,并在深圳、長沙、上海等地形成初具規模產業鏈。如深圳偉業電機、長沙科達等一批專業廠商,在技術上不斷推進行業發展。近幾年來,無刷電機成為在模型領域里快速發展的一種動力。由于產量和價格的原因,過去幾年無刷電機多使用在中高檔航空模型中,現在由于機械加工技術的快速發展,無刷電機的生產成本下降許多,目前它正進入模型領域的各個層面,從電動遙控車到電動遙控船再到電動模型飛機,無處不在。
    結構解析

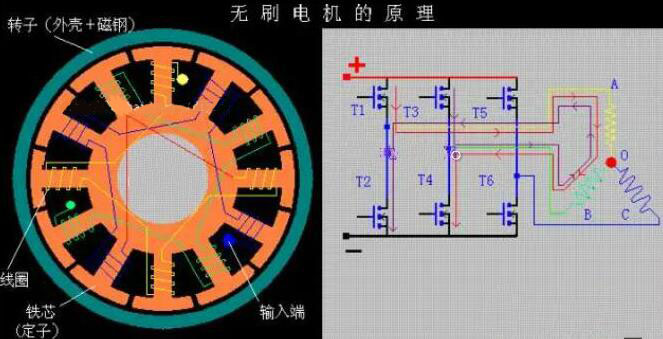

    無刷電機從結構上,無刷電機和有刷電機有相似之處,也有轉子和定子,只不過和有刷電機的結構相反;有刷電機的轉子是線圈繞組,和動力輸出軸相連,定子是永磁磁鋼;無刷電機的轉子是永磁磁鋼,連同外殼一起和輸出軸相連,定子是繞組線圈,去掉了有刷電機用來交替變換電磁場的換向電刷,故稱之為無刷電機(Brushless motor),那現在就有問題了,沒有了電磁場的變換,如何讓無刷電機轉動呢?
    簡單而言,依靠改變輸入到無刷電機定子線圈上的電流波交變頻率和波形,在繞組線圈周圍形成一個繞電機幾何軸心旋轉的磁場,這個磁場驅動轉子上的永磁磁鋼轉動,電機就轉起來了,電機的性能和磁鋼數量、磁鋼磁通強度、電機輸入電壓大小等因素有關,更與無刷電機的控制性能有很大關系,因為輸入的是直流電,電流需要電子調速器將其變成3相交流電,還需要從遙控器接收機那里接收控制信號,控制電機的轉速,以滿足模型使用需要。 總的來說,無刷電機的結構是比較簡單的,真正決定其使用性能的還是無刷電子調速器,好的電子調速器需要有單片機控制程序設計、電路設計、復雜加工工藝等過程的總體控制,所以價格要比有刷電機高出很多。
    無刷電機工作原理
    無刷電機工作原理
    電機內部霍耳傳感器的正電源線即紅線一般接5-12v直流電。而以5V居多。
    霍耳的信號線傳遞電機里面磁鋼相對于線圈的位置,根據三個霍耳的信號控制器能知道此時應該如何給電機的線圈供電(不同的霍耳信號,應該給電機線圈提供相對應方向的電流),就是說霍耳狀態不一樣,線圈的電流方向不一樣。
    二,無刷電機的運行原理
    霍耳信號傳遞給控制器,控制器通過電機相線(粗線,不是霍耳線)給電機線圈供電,電機旋轉,磁鋼與線圈(準確的說是纏在定子上的線圈,其實霍耳一般安裝在定子上)發生轉動,霍耳感應出新的位置信號,控制器粗線又給電機線圈重新改變電流方向供電,電機繼續旋轉(線圈和磁鋼的位置發生變化時,線圈必須對應的改變電流方向,這樣電機才能繼續向一個方向運動,不然電機就會在某一個位置左右擺動,而不是連續旋轉),這就是電子換相。

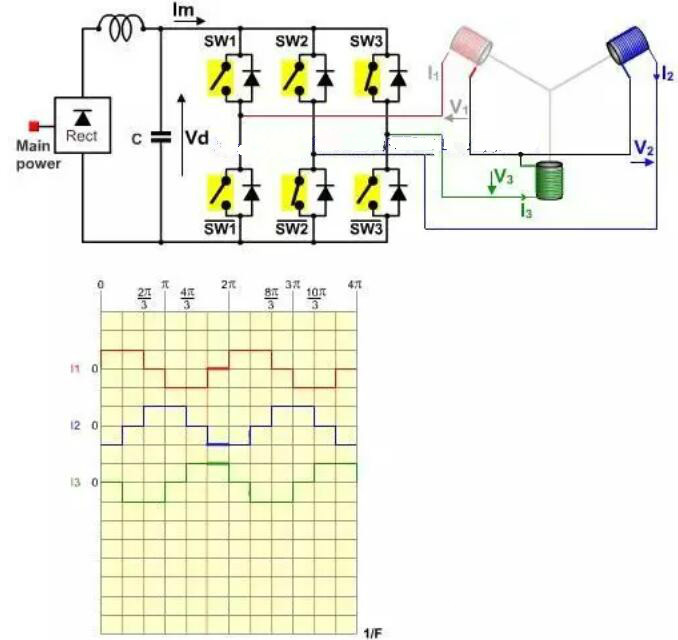

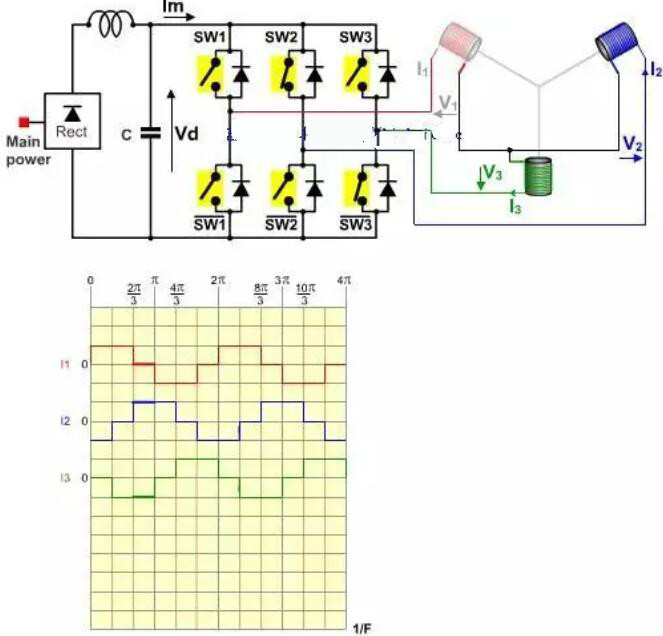

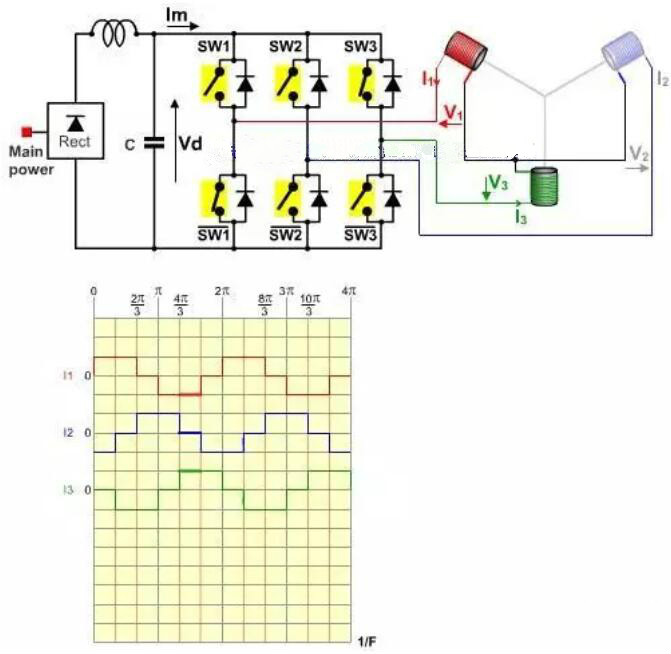

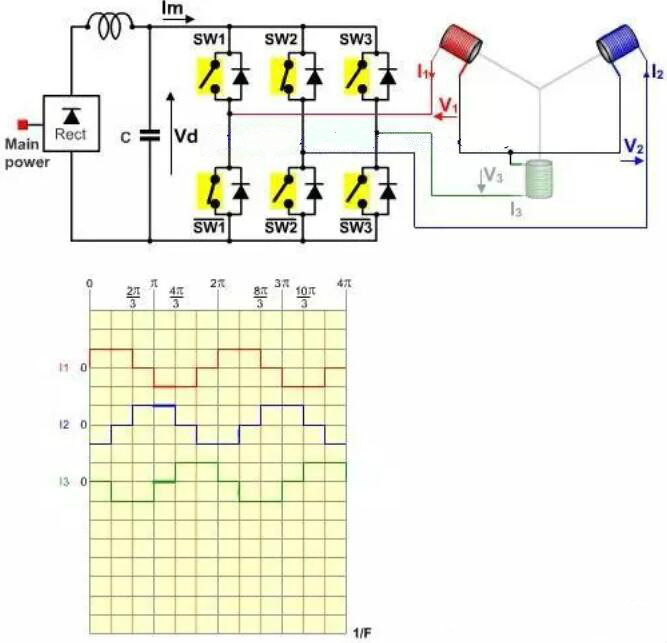

    如圖所示
    無刷電機工作原理
    無刷電機工作原理無刷電機工作原理無刷電機工作原理無刷電機工作原理烜芯微專業制造二極管,三極管,MOS管,橋堆20年,工廠直銷省20%,1500家電路電器生產企業選用,專業的工程師幫您穩定好每一批產品,如果您有遇到什么需要幫助解決的,可以點擊右邊的工程師,或者點擊銷售經理給您精準的報價以及產品介紹
