    快恢復二極管的測量
    快恢復二極管屬于整流二極管中的高頻二極管,特點是它的反向恢復時間很短,這一點特別適合高頻率整流。快恢復二極管的反向恢復時間是其性能的重要參數,反向恢復時間的定義是:二極管從正向?qū)顟B(tài)急劇轉換到截止?fàn)顟B(tài),從輸出脈沖下降到零線開始,到反向電源恢復到最大反向電流的10%所需要的時間。常用符號trr表示,trr值越小的快恢復二極管工作頻率越高。因?yàn)閷?dǎo)通和截止轉換迅速,從而可以改善整流波形。
    快恢復二極管測量
    快恢復二極管的內部結構與普通二極管不同,普通整流二極管是一個PN結,而快恢復二極管PN結中間增加了基區I,構成PIN硅片。由于基區很薄,反向恢復電荷很小,所以快恢復二極管的反向恢復時間較短。從電物理現象來解釋,導通狀態向截止?fàn)顟B(tài)轉變時,二極管在阻斷反向電流之前需要首先釋放上個周期存儲的電荷,這個放電時間被稱為反向恢復時間,反向恢復時間實際上是由電荷存儲效應引起的.反向恢復時間就是存儲電荷耗盡所需要的時間。
    在業余條件下,利用萬用表能檢測快恢復、超快恢復二極管的單向?qū)щ娦裕约皟?nèi)部有無開路、短路故障,并能測出正向?qū)▔航怠H襞湟哉讱W表,還能測量反向擊穿電壓。

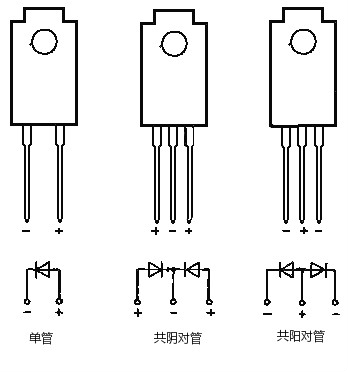

    將萬用表置于Rx1k擋,測快恢復二極管的正、反向電阻,正向電阻一般為幾歐姆,反向電阻為∞,如果測得的阻值均為∞或?yàn)?,則表明被測管子損壞。 快恢復二極管的對管檢測方法與上述方法基本相同,但必須首先確定其共用端是哪個引腳,然后再用上述方法對各個快恢復二極管進行檢測。
    實例:測量一只C90-02超快恢復二極管,其主要參數為:trr=35ns,Id=5A,IFSM=50A,VRM=700V。外型同圖。將500型萬用表撥至R×1檔,讀出正向電阻為6.4Ω,n′=19.5格;反向電阻則為無窮大。進一步求得VF=0.03V/格×19.5=0.585V。證明管子是好的。
    使用注意事項
    1)有些單管,共三個引腳,中間的為空腳,一般在出廠時剪掉,但也有不剪的。
    2)若對管中有一只管子損壞,則可作為單管使用。
    3)測正向?qū)▔航禃r(shí),必須使用R×1檔。若用R×1k檔,因測試電流太小,遠低于管子的正常工作電流,故測出的VF值將明顯偏低。在上面例子中,如果選擇R×1k檔測量,正向電阻就等于2.2kΩ,此時n′=9格。由此計算出的VF值僅0.27V,遠低于正常值(0.6V)。
